Infrarot-Sicherheitssensor für Schiebetüren

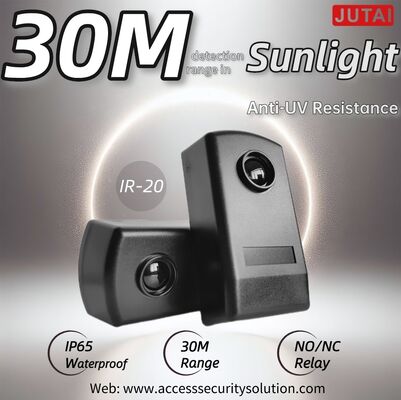

Der JUTAI IR-20 Infrarot-Sicherheitssensor (auch Infrarot-Lichtschranke, Strahlensensor oder IR-Sensor genannt) ist eine professionelle Durchstrahlungs-Erfassungslösung, die entwickelt wurde, um die Sicherheit von Schiebetoren, Garagentoren und industriellen/gewerblichen Toren zu verbessern. Er besteht aus einem abgestimmten Sender (TX) und Empfänger (RX) und erzeugt einen unsichtbaren 30-Meter-Infrarotstrahl, der zuverlässig Hindernisse erkennt und so Einklemmen, Kollisionen und Betriebsgefahren verhindert.

Der IR-20 Sensor arbeitet nach dem einfachen, aber robusten Durchstrahlungsprinzip und sendet einen fokussierten Infrarotstrahl vom TX zum RX. Wenn der Strahl durch ein Objekt unterbrochen wird – sei es eine Person, ein Fahrzeug, ein Haustier oder Schutt –, löst das interne Relais des RX sofort aus und sendet ein Signal an die Torsteuerung, um das Schließen zu stoppen, die Richtung umzukehren oder den Betrieb zu pausieren.

Der Sensorpaar ist aus UV-beständigem technischem Kunststoff und einem gummierten Gehäuse gefertigt und hält Außenelementen (Staub, Regen, Sonnenlicht) und Temperaturschwankungen stand. Er ist für den 24/7-Dauerbetrieb in stark frequentierten oder sicherheitskritischen Umgebungen ausgelegt und gewährleistet eine zuverlässige Leistung, wo Sicherheit nicht kompromittiert werden darf.

• IP55 Schutzart: Widersteht effektiv dem Eindringen von Staub und Niederdruckwasserstrahlen aus beliebiger Richtung, was eine direkte Innen-/Außeninstallation ohne zusätzliche Abschirmung ermöglicht.
• Breite Spannungsflexibilität: Arbeitet mit 12-24V AC/DC (nicht polarisiert) und lässt sich nahtlos in Standard-Stromversorgungen und Steuerungssysteme für Tore integrieren.
• Temperaturbeständigkeit: Funktioniert stabil von -10°C bis +60°C und passt sich an verschiedene Klimazonen (von kalten Wintern bis zu heißen Sommern) und Arbeitsbedingungen an.

• Leistung über große Distanzen: Liefert einen stabilen, fokussierten Infrarotstrahl mit einer maximalen Reichweite von 30 Metern, geeignet für breite Toröffnungen und große Zugangsbereiche.
• Störungsfreie Technologie: Das optimierte optische Design minimiert Fehlalarme durch Umgebungslicht, Regen oder Staub und gewährleistet eine genaue Erkennung in komplexen Umgebungen.
• Intuitive Statusanzeige: Der RX verfügt über eine rote LED – aus, wenn der Strahl ununterbrochen ist (Normalbetrieb) und an, wenn er unterbrochen ist –, für eine schnelle Ausrichtung und Echtzeit-Statusprüfungen.

• Zwei Montageoptionen: Unterstützt Wandmontage (3x 5mm Bohrlöcher mit Dübeln) und Montage auf Metalloberflächen (3x 3mm selbstschneidende Schrauben), anpassbar an verschiedene Installationsszenarien.
• Vielseitiger Relaisausgang: SPDT (Single Pole Double Throw) Relais mit Common (COM, Klemme 4), Normally Closed (NC, Klemme 5) und Normally Open (NO, Klemme 6) Klemmen, kompatibel mit jeder Torsteuerung, SPS oder Alarmanlage.
• Vereinfachte Verkabelung: Klare Klemmenbeschriftung (TX: 1-2 für Strom; RX: 1-3 für Strom, 4-6 für Relaisausgang) reduziert Installationsfehler und spart Einrichtungszeit.

• Verhinderung von Einklemmen: Erfüllt kritische Sicherheitsanforderungen für automatisierte Tore und verhindert Kollisionen und Einklemmen von Personen, Haustieren oder Objekten.
• Industrietaugliche Zuverlässigkeit: Hochwertige Komponenten und ein robustes Gehäuse gewährleisten eine langfristige Leistung bei häufiger Nutzung (z. B. Einkaufszentren, Lagerhäuser, Wohnanlagen).

• Schiebetore: Einkaufszentren, Bürogebäude, Flughäfen und Krankenhäuser – verhindert Einklemmen während des Schließens.
• Garagentore: Wohn- und Gewerbeparkplätze – gewährleistet sicheren Betrieb bei Anwesenheit von Fahrzeugen, Fußgängern oder Haustieren.
• Industrielle/Gewerbliche Tore: Lagerhäuser, Fabriken und Wohnanlagen – erkennt Hindernisse, um Kollisionen während des Torschließens zu vermeiden.
• Zugangskontrollsysteme: Perimeterschutz für Türen, Tore und Sperrbereiche – löst Alarme oder Zugangssperren aus, wenn der Strahl unterbrochen wird.
• Eingänge öffentlicher Gebäude: Bahnhöfe, Schulen und Einzelhandelszentren – erhöht die Sicherheit für stark frequentierte automatische Tor-/Türsysteme.

1. Montagevorbereitung: Wählen Sie einen Standort mit freier Sichtlinie zwischen TX und RX. Bohren Sie für Wände 3x 5mm Löcher und setzen Sie Dübel ein; bohren Sie für Metalloberflächen 3x 3mm Löcher für selbstschneidende Schrauben.
2. Verkabelung:
   • Schließen Sie 12-24V AC/DC Strom an die TX-Klemmen 1 und 2 an.
   • Schließen Sie dieselbe Stromversorgung an die RX-Klemmen 1, 2 oder 3 an (spannungsangepasst).
   • Verdrahten Sie die RX-Klemmen 4 (COM), 5 (NC) und 6 (NO) mit Ihrer Torsteuerung oder Alarmanlage.
3. Ausrichtung: Passen Sie die Positionen von TX und RX an, bis die rote LED des RX erlischt, was eine stabile Strahlverbindung anzeigt.
4. Abschließende Prüfung: Befestigen Sie die Frontblenden mit den mitgelieferten Schrauben. Testen Sie durch Unterbrechen des Strahls – überprüfen Sie, ob die RX-LED aufleuchtet und die Torsteuerung korrekt reagiert (stoppt oder kehrt um).

Verbessern Sie die Sicherheit Ihrer Tore mit dem JUTAI IR-20 Infrarot-Sicherheitssensor mit großer Reichweite und Zuverlässigkeit. Kontaktieren Sie uns für detaillierte Spezifikationen, Preise und technische Unterstützung.
