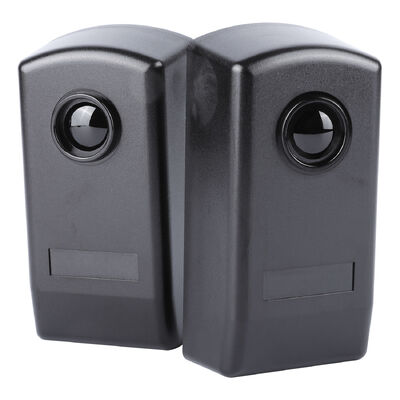

12-24V AC/DC Industrie- und kommerzielle Infrarot-Fotokell

Produktübersicht

Kernmerkmale und Vorteile

1. Industrielle Haltbarkeit und Wetterbeständigkeit

• IP55 Eintrittsschutz: Wirksam schützt vor Staub und Wasserstrahlen unter niedrigem Druck aus allen Richtungen und ermöglicht eine direkte Installation im Freien für die Sicherheit der Umgebung und für den Einsatz im Innenraum in rauen Industrieumgebungen (z. B.., Lager mit Staub oder Feuchtigkeit).
• Breitspannungsflexibilität: Funktioniert nahtlos mit 12-24 V Wechselstrom/Gleichstrom (nicht polarisiert), wodurch die Notwendigkeit spezialisierter Stromversorgungen beseitigt wird und sich mühelos mit Standard-Industrie-SPS, kommerziellen Sicherheitsplatten,und Zugangskontrollsysteme.
• Temperaturbeständigkeit: Funktioniert zuverlässig von -10°C bis +60°C und passt sich extremen klimatischen Bedingungen an: von kalten Industrielagern bis hin zu heißen gewerblichen Parkhäusern im Freien.

2. 30-Meter-Langstrecken- und Interferenz-Detektion

• Erweiterte Detektionsreichweite: Er liefert einen stabilen, fokussierten Infrarotstrahl über 30 Meter (Innen-/Außenbereich) und deckt große Öffnungen (Industrie-Tore, Lagerladestellen) und große Geschäftsräume (Einkaufszentrenatrien,Parkplatzumfang) ohne Signalverlust.
• Umweltschädliche Störungen: Optimierte optische Technologie minimiert falsche Auslöser durch Umgebungslicht (Sonnenlicht, Leuchtstoffleuchten), Regen,für Industrieumgebungen mit variabler Beleuchtung und gewerblichen Bereichen mit hohem Fußgängerverkehr kritisch.
• Intuitives Statusfeedback: Das RX verfügt über eine leuchtend rote LED-Anzeige: ausgeschaltet, wenn der Strahl frei ist (normaler Betrieb) und eingeschaltet, wenn er unterbrochen wird.Dies ermöglicht es Technikern, den Sensor während der Installation schnell auszurichten und Probleme in Echtzeit zu beheben.

3. Allgemeine Integration und mühelose Installation

• Versatile Relais-Ausgabe: Ausgestattet mit einem Single Pole Double Throw (SPDT) Relais, einschließlich der Terminals Common (COM, Terminal 4), Normally Closed (NC, Terminal 5) und Normally Open (NO, Terminal 6).Diese universelle Konstruktion gewährleistet die Kompatibilität mit allen Sicherheitsverriegelungen von Industrieanlagen, kommerzielle Alarmanlage oder automatische Tür-/Torsteuerung.
• Lösungen für die doppelte Montage: Unterstützt die Wandmontage (3x 5mm Bohrlöcher mit Schraubverankerung) für Gewerbegebäude und die Montage von Metalloberflächen (3x 3mm Schrauben mit Selbstklemmen) für Industrieanlagen oder Metallkonstruktionen,Anpassung an verschiedene Anlagenszenarien.
• Vereinfachte Verkabelung und Kennzeichnung: Übersichtliche Endkernmarkierungen (TX: 1-2 für die Leistung; RX: 1-3 für die Leistung, 4-6 für die Relaisleistung) reduzieren Installationsfehler und sparen Technikern in industriellen und gewerblichen Umgebungen Zeit.

4. Sicherheitsorientiertes Design für industrielle und kommerzielle Nutzung

• Verhinderung von Eindringen in die Umgebung: Schafft eine unsichtbare Sicherheitsbarriere für die Umgebung von Industrieanlagen, Grenzen von Gewerbeobjekten oder Sperrgebiete (z. B. Serverräume, Lagerlager),Alarm auslösen bei Verletzung.
• Maschinensicherheitsverriegelung: Wirkt als Sicherheitssensor für Industrieanlagen (Fahrmaschinen, Verpackungsleitungen) und gewerbliche Geräte (automatische Türen, Parkbarrieren),Verhinderung von Einfalten oder Kollisionen durch Einstellung des Betriebs bei Erkennung von Hindernissen.
• Niedriger Stromverbrauch: TX max Betriebsstrom ≤25mA und RX max Betriebsstrom ≤35mA, um eine Energieeffizienz für den rund um die Uhr Betrieb in Industrieanlagen und Gewerbegebäuden zu gewährleisten.

Technische Spezifikation

Typische Anwendungen

Industriesicherheit und Sicherheit

• Schutz der Fabrikumgebung: Unsichtbare Strahlbarrieren für Wände, Zäune oder Eingänge von Ladestationen, die Alarme gegen unbefugten Zugang auslösen.
• Sicherheitseinsperrungen: Sicherheitssensoren für Fördersysteme, automatisierte Lager- und Abholsysteme (ASRS) und Verpackungsmaschinen, die den Betrieb stoppen, wenn sich Arbeitnehmer oder Hindernisse in der Gefahrenzone befinden.
• Automation von Industrieanlagen: Erkennung großer Fabriktüren oder Fahrzeugzugangspunkte Verhinderung der Schließung von Türen auf Fahrzeugen oder Anlagen.

Handelssicherheit und Zugangskontrolle

• Sicherheit im Einkaufszentrum und im Einzelhandel: Perimeterschutz für Hinterzimmer, Lagerräume oder Eingänge nach der Öffnung.
• Parkplatz- und Garagensicherheit: Hinderniserkennung für automatische Parkbarrieren und Garagentüren, um Kollisionen mit Fahrzeugen oder Fußgängern zu verhindern.
• Zugang zu Bürogebäuden und Geschäftsanlagen: Sicherheitssensoren für automatische Schiebetüren, Eingänge zu Sperrbereichen und Fahrstuhllobbies, um die Sicherheit von Mietern und Besuchern zu verbessern.
• Krankenhaus- und öffentliche Sicherheit: Nicht aufdringliche Erkennung von Notfahrten, medizinischen Versorgungsräumen oder Hochsicherheitsbereichen (z. B. Rechenzentren in Bürogebäuden).

Installations- und Verkabelungsleitfaden

1. Vorbereitung der Montage: Wählen Sie einen Ort mit freier Sichtlinie zwischen der TX und der RX aus. Für die Wandmontage (Handelskammergebäude) bohren Sie Löcher von 3 x 5 mm und installieren Sie Schraubanker.für Metalloberflächen (Industriegeräte), Bohrungen von 3 x 3 mm für selbstschraubende Schrauben.
2. Drahtverbindung:
   • Anschließen Sie 12-24V AC/DC-Leistung an die TX-Terminals 1 und 2.
   • Anschließen Sie die gleiche Stromversorgung an die RX-Endgeräte 1, 2 oder 3 (die der Nennspannung entsprechen).
   • Kabel RX-Terminals 4 (COM), 5 (NC) und 6 (NO) an Ihr Sicherheitsfeld, PLC oder Zugangskontrollen.


3. Ausrichtung: Die TX- und RX-Positionen anpassen, bis sich die rote LED des RX ausmacht, was auf eine stabile Strahlverbindung hinweist.
4. Abschlussprüfung: Die vorderen Platten mit den mitgelieferten Schrauben befestigen. Testen Sie den Sensor, indem Sie den Strahl unterbrechen..

Warum wählen Sie JUTAI IR-20 Infrarot-Fotokell?

• Anpassungsfähigkeit an zwei Szenen: sowohl für die industrielle Robustheit als auch für die kommerzielle Vielseitigkeit ausgelegt, wodurch die Notwendigkeit für separate Sensoren für verschiedene Umgebungen beseitigt wird.
• Langfristige Zuverlässigkeit: 30 Meter Reichweite decken große Räume ab, wodurch die Anzahl der Sensoren, die für den Umfangschutz oder die Sicherheitsdeckung benötigt werden, reduziert wird.
• Kostengünstige Sicherheit: Leistung von industrieller Qualität zu einem wettbewerbsfähigen Preis, wodurch die Gesamtkosten für Sicherheit und Sicherheitssysteme für Unternehmen gesenkt werden.
• Allgemeine Vereinbarkeit: Funktioniert mit allen wichtigen industriellen SPS, kommerziellen Sicherheitsplatten und Zugangskontrollsystemen und vereinfacht die Integration in die bestehende Infrastruktur.
• Vertrauenswürdige Markenunterstützung: Entwickelt von Shenzhen JUTAI Comm Co., Ltd., einem professionellen Anbieter von industriellen und kommerziellen Sicherheitskomponenten mit globaler technischer Unterstützung und Qualitätssicherung.
