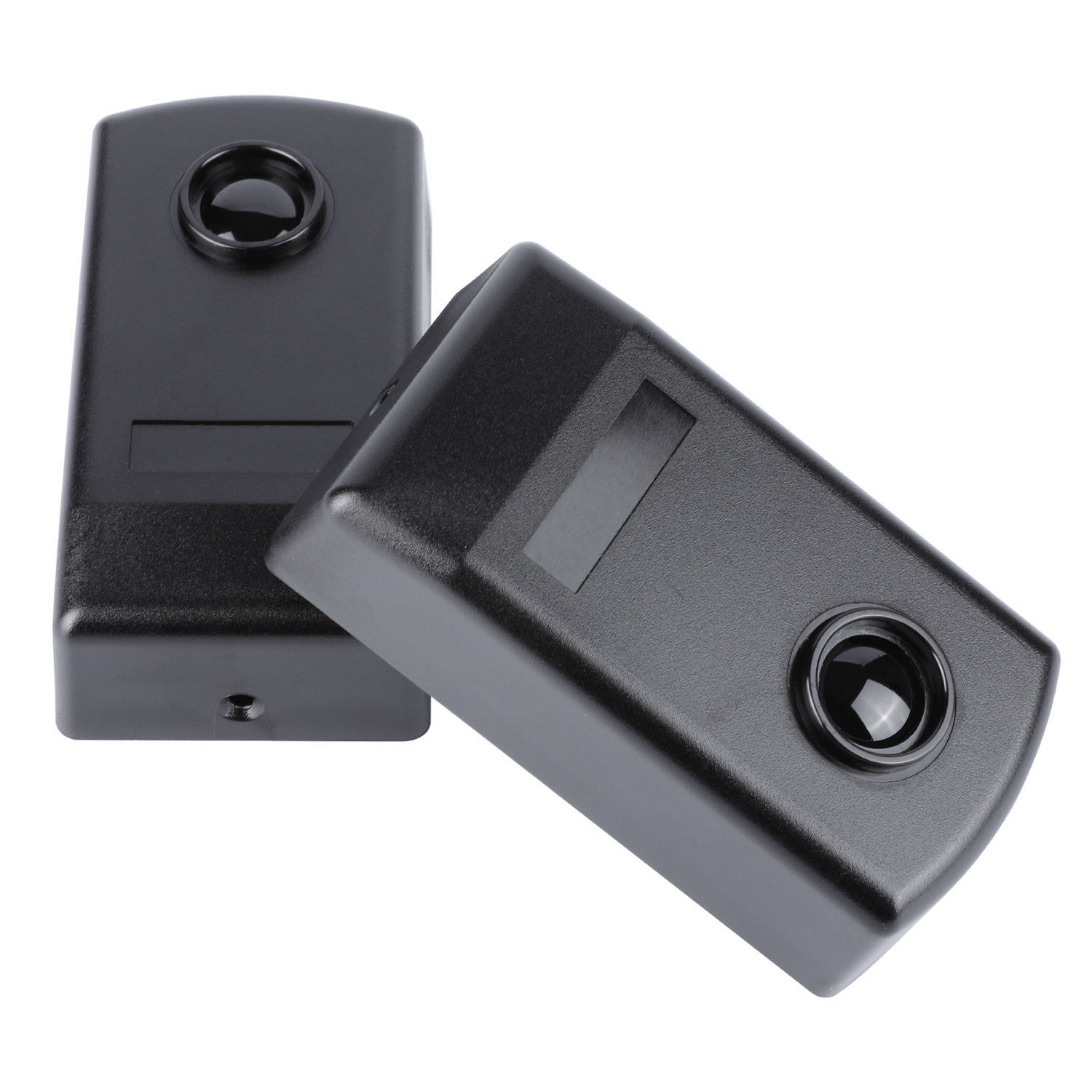

Wetterfester IR-Lichtschrankensensor für Einbruchschutz- und Zutrittskontrollsysteme

Der JUTAI IR-20M wetterfeste IR-Schrankensensor (auch Infrarot-Lichtschranke, Durchlichtschranke oder Einbruchschutz-IR-Detektor genannt) ist ein robustes, sicherheitsorientiertes Erfassungsgerät, das exklusiv für Einbruchschutzsysteme und Zugangskontrollanwendungen entwickelt wurde. Mit der Schutzart IP55, einer stabilen Erfassungsreichweite von 20 Metern und der vielseitigen Stromversorgung von 12-24 V AC/DC schafft er eine unsichtbare, zuverlässige Sicherheitsbarriere zur Abschreckung von Einbrüchen, zur Zugangskontrolle und zum Schutz von Eigentum – ideal für Wohngebiete, Geschäftsgebäude, Industrieanlagen und Sperrzonen weltweit.

Als professioneller Durchlichtsensor, der einen präzisen Sender (TX) und Empfänger (RX) kombiniert, arbeitet der IR-20M nach einem bewährten Prinzip: Der TX sendet einen fokussierten Infrarotstrahl aus, der sich mit dem RX verriegelt, um einen kontinuierlichen Erfassungspfad zu bilden. Wenn ein Eindringling, ein Fahrzeug oder ein Hindernis den Strahl unterbricht – sei es tagsüber oder nachts – löst das interne Wechselrelais des RX sofort aus. Dies sendet ein schnelles Signal an Ihr Einbruchschutzalarmsystem (Auslösen von Sirenen oder Alarmen) oder Ihre Zugangskontrolltafel (Blockieren unbefugten Zugangs oder Stoppen automatischer Tore), um proaktive Sicherheitsreaktionen zu gewährleisten.

Der IR-20M ist für den Einsatz unter freiem Himmel und in stark frequentierten Sicherheitsszenarien konzipiert und verfügt über ein UV-beständiges Gehäuse aus technischem Kunststoff mit einer dichten Gummidichtung. Er ist für den ununterbrochenen 24/7-Betrieb ausgelegt und widersteht Staub, Regen, Temperaturschwankungen und leichten Vibrationen – entscheidend für die langfristige Zuverlässigkeit von Einbruchschutz- und Zugangskontrollsystemen.

• IP55 Schutzart: Vollständiger Schutz vor Staubeintritt und Niederdruckwasserstrahlen aus beliebiger Richtung, ermöglicht die direkte Installation im Freien für Einbruchschutzbarrieren an Grundstücksgrenzen ohne zusätzliche Gehäuse.
• UV- und Korrosionsbeständigkeit: Das robuste Gehäuse widersteht sonnenbedingter Degradation und rauen Wetterbedingungen und behält seine Leistung bei Regen, Schnee oder hoher Luftfeuchtigkeit bei – unerlässlich für ganzjährigen Schutz.
• Breite Temperaturanpassung: Funktioniert zuverlässig von -10 °C bis +60 °C und passt sich an verschiedene Klimazonen an (von kalten Wohngebieten bis zu heißen gewerblichen Parkplätzen).

• Langstrecken-Sicherheitsschutz: Liefert einen fokussierten, konstanten Infrarotstrahl über 20 Meter (innen/außen) und deckt große Lücken (Hofzäune, Gebäudeeingänge oder industrielle Toröffnungen) ohne Signalverlust ab.
• Störungsfreie Technologie: Das optimierte optische Design minimiert Fehlalarme, die durch Umgebungslicht (direkte Sonneneinstrahlung, Straßenbeleuchtung), Regen oder Staub verursacht werden – eliminiert unnötige Alarme und gewährleistet eine vertrauenswürdige Einbruchschutzleistung.
• Intuitive Statusanzeige: Der RX verfügt über eine helle rote LED: Aus, wenn der Strahl ununterbrochen ist (normaler Sicherheitsstatus) und Ein, wenn er unterbrochen ist. Dies ermöglicht eine schnelle Ausrichtung während der Installation und eine sofortige Fehlerbehebung für Sicherheitsteams.

• Vielseitige Stromversorgungskompatibilität: Funktioniert mit 12-24 V AC/DC (nicht polarisiert) und lässt sich nahtlos in Standard-Einbruchschutzalarmanlagen, Zugangskontrollsysteme, automatische Torsteuerungen und SPS integrieren – keine speziellen Netzteile erforderlich.
• SPDT-Relaisausgang: Ausgestattet mit Klemmen für Gemeinsam (COM, Klemme 4), Schließer (NC, Klemme 5) und Öffner (NO, Klemme 6), um die Kompatibilität mit allen wichtigen Sicherheits- und Zugangskontrollgeräten zu gewährleisten.
• Geringer Stromverbrauch: TX max. Betriebsstrom ≤ 25 mA und RX max. Betriebsstrom ≤ 35 mA, unterstützt energieeffiziente 24/7-Sicherheitsüberwachung ohne hohe Stromkosten.

• Zwei Montageoptionen: Unterstützt Wandmontage (3x 5 mm Bohrlöcher mit Dübeln) für Außenbereiche von Wohn- und Geschäftsgebäuden und Montage auf Metalloberflächen (3x 3 mm selbstschneidende Schrauben) für industrielle Tore oder Metallzäune – passt sich an verschiedene Sicherheitseinrichtungen an.
• Vereinfachte Verkabelung & Beschriftung: Klare Klemmenbeschriftungen (TX: 1-2 für Strom; RX: 1-3 für Strom, 4-6 für Relaisausgang) reduzieren Installationsfehler und ermöglichen eine schnelle Einrichtung durch Sicherheitstechniker.
• Manipulationssichere Montage: Die Frontplatte wird mit Schrauben befestigt, um unbefugtes Manipulieren zu verhindern – entscheidend für die Aufrechterhaltung der Integrität von Einbruchschutzsystemen.

• Schutz von Wohngebieten: Unsichtbare Strahlbarrieren für Hofzäune, Gartentore oder Fenster – Auslösen von Alarmen bei unbefugtem Betreten.
• Sicherheit von Geschäftsgebäuden: Schutz von Schaufenstern, Hintereingängen, Lagerräumen oder Büroumfängen nach Geschäftsschluss.
• Einbruchschutz für Industrieanlagen: Erfassung für Lagerhallenzäune, Laderampen oder Lagerbereiche für Ausrüstung – Abschreckung von Diebstahl oder Vandalismus.

• Automatisierte Torzugänge: Sicherheitserfassung für Wohn-/Gewerbe-Garagentore, industrielle Schiebetore oder Schranken – verhindert Schließen auf Fahrzeuge/Fußgänger und blockiert unbefugten Zugang.
• Zugang zu Sperrzonen: Unsichtbare Strahlen für Serverräume, Rechenzentren oder Hochsicherheitsbüros – Auslösen von Alarmen bei unbefugtem Betreten der Zone.
• Zugang zu öffentlichen Einrichtungen: Sicherheit für Krankenhaus-Sperrbereiche, Schulgelände oder Eingänge von Regierungsgebäuden – Verbesserung der kontrollierten Zugänge.

1. Vorbereitung der Montage: Wählen Sie einen Standort mit freier Sichtlinie zwischen TX und RX (vermeiden Sie Büsche, sich bewegende Objekte oder direkte Sonneneinstrahlung auf den RX). Bohren Sie für Wände 3x 5 mm Löcher und setzen Sie Dübel ein; bohren Sie für Metalloberflächen 3x 3 mm Löcher für selbstschneidende Schrauben.
2. Einrichtung der Platine und Verkabelung: Heben Sie die Frontplatte von TX und RX an, führen Sie die Kabel durch das Gehäuse und schließen Sie sie wie folgt an:
   • Schließen Sie die 12-24 V AC/DC Stromversorgung an die TX-Klemmen 1 und 2 an.
   • Schließen Sie dieselbe Stromversorgung an die RX-Klemmen 1, 2 oder 3 an (gleiche Spannung).
   • Verdrahten Sie die RX-Klemmen 4 (COM), 5 (NC) und 6 (NO) mit Ihrer Einbruchschutzalarmanlage oder Ihrem Zugangskontrollsystem.
3. Ausrichtung: Passen Sie die Positionen von TX und RX an, bis die rote LED des RX erlischt (was eine stabile Strahlverbindung anzeigt). Feinabstimmung für Langstrecken-Zuverlässigkeit.
4. Abschließender Sicherheitstest: Befestigen Sie die Frontplatten mit den mitgelieferten Schrauben. Testen Sie durch Unterbrechen des Strahls – überprüfen Sie, ob die RX-LED aufleuchtet und das angeschlossene System (Alarm, Torsteuerung) sofort reagiert.

Stärken Sie Ihre Einbruchschutz- und Zugangskontrollsysteme mit dem robusten, zuverlässigen JUTAI IR-20M wetterfesten IR-Schrankensensor. Kontaktieren Sie uns für detaillierte Spezifikationen, Großhandelspreise und technische Unterstützung, die auf Ihre Sicherheitsanforderungen zugeschnitten sind.
