Einfache Installation Infrarotsensor für Türautomation und Sicherheitssysteme

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	IR-20
Dokumentieren	JUTAI Wired Photocell IR-20...20.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

IP-Bewertung	IP65	Erfassungsbereich	30m
Typ	verdrahtet	Hs-Code	8531901000
Paketgröße	12.00cm * 11.70cm * 4.30cm	Bruttogewicht des Pakets	0,25 kg
Hervorheben	Einfache Installation Infrarotsensor , Infrarotsensor für Sicherheitssysteme

Hinterlass eine Nachricht

Produkt-Beschreibung

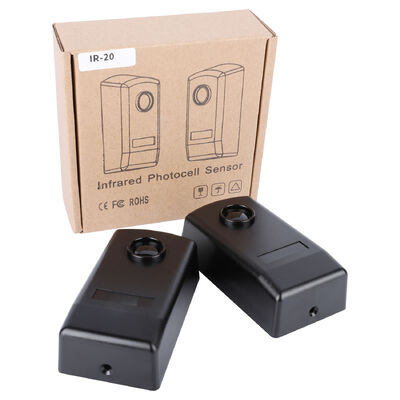

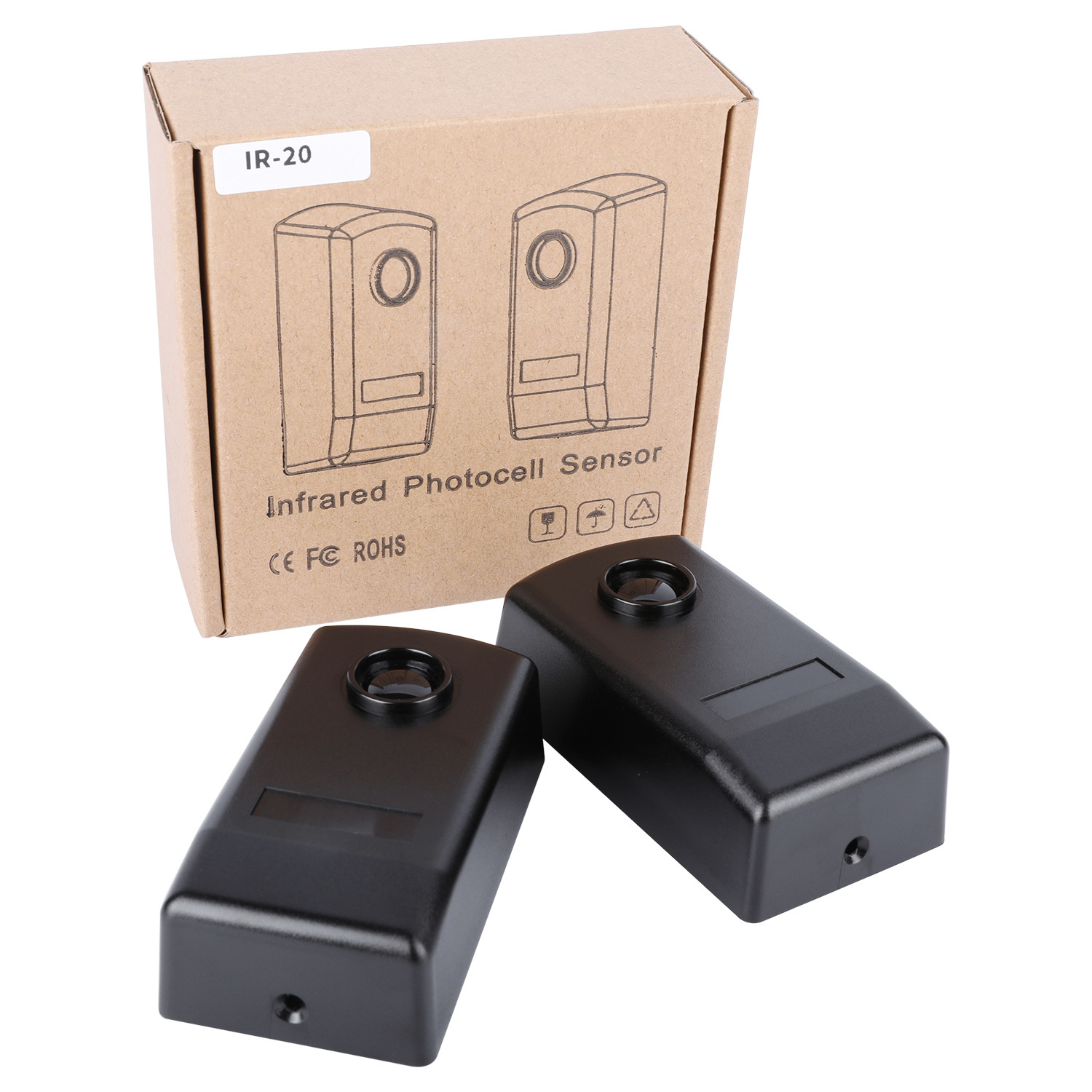

Einfache Installation von Infrarot-Sensoren JUTAI IR-20 für Türautomation und Sicherheitssysteme

Der JUTAI IR-20 Infrarot-Sensor (auch als Photozelle, Durchstrahlsensor oder IR-Strahldetektor bezeichnet) ist ein benutzerfreundlicher,für die mühelose Installation in Türautomations- und Sicherheitssystemen konzipierte industrielle ErkennungslösungMit einem einfachen Einbauprozess, einem stabilen Detektionsbereich von 20 Metern und einer vielseitigen 12-24V AC/DC-Versorgungskompatibilität erzeugt es einen unsichtbaren Schutzstrahl, um eine Tür zu verhindern.Erkennung von Eindringlingen, und die Zugangskontrolle verbessern. Ideal für Wohngaragentüren, gewerbliche Schiebetüren, Büroeingänge und die Sicherheitsüberwachung weltweit.

Produktübersicht

Als durchs Strahl-Sensor, der einen Sender (TX) und einen Empfänger (RX) verbindet, arbeitet der IR-20 nach einem einfachen, aber zuverlässigen Prinzip: Der TX sendet einen fokussierten Infrarotstrahl aus, der sich mit dem RX ausrichtet.Wenn der Strahl durch Menschen unterbrochen wirdWenn ein Fahrzeug, ein Fahrzeug oder ein Hindernis auftaucht, wird das interne Relais des RX sofort ausgelöst und sendet ein Signal, um eine schließende Tür zu stoppen, einen Alarm zu aktivieren oder unbefugten Zugang zu blockieren.

Der Sensor ist für seine praktische Anwendbarkeit und Langlebigkeit entwickelt und verfügt über ein kompaktes, UV-beständiges Kunststoffgehäuse mit IP55-Schutz.Es ist so konzipiert, dass es in Innen- und Außenbedingungen (Staub) standhält., Regen, Temperaturschwankungen) bei minimalem Einbaustufen, ohne spezielle technische Fähigkeiten oder komplexe Werkzeuge.

Kernmerkmale und Vorteile (einfache Installation konzentriert)

1. Unkomplizierte Installation und Einrichtung

Werkzeug-Minimalmontage: Unterstützt die Wandmontage (3x 5mm Bohrlöcher mit Schraubverankerung) und die Montage auf Metalloberflächen (3x 3mm Schrauben)und Gebäudeoberflächen ohne individuelle Modifikationen.
Übersichtliche Verkabelung und Kennzeichnung: Die Endgeräte sind deutlich gekennzeichnet (TX: 1-2 für die Leistung; RX: 1-3 für die Leistung, 4=COM, 5=NC, 6=NO), um Verwirrung zu vermeiden.Es sind keine komplexen Verkabelungsdiagramme erforderlich, selbst erstmalige Installateure können die Anschlüsse in wenigen Minuten abschließen.
Intuitive Ausrichtung: Die leuchtend rote LED-Anzeige des RX ¢ (ausgeschaltet, wenn der Strahl ausgerichtet ist, eingeschaltet, wenn er unterbrochen wird) liefert Echtzeit-Feedback.Einfach die TX/RX-Positionen einstellen, bis sich die LED ausschaltet.
Anschließende Frontplatte: Die Vorderseite wird leicht für den Zugang zu Leitungen angehoben und mit bereitgestellten Schrauben sicher geschlossen, wodurch der letzte Einbaustuf vereinfacht und die inneren Komponenten vor Staub geschützt werden.

2Wetterfest und zuverlässig

IP55 Eintrittsschutz: Widerstandsfähig gegen Staub und Niederdruckwasserstrahlen aus allen Richtungen, so dass es für die direkte Installation im Freien geeignet ist (z. B. Garagentüren,Gewerbeeinfahrten) ohne zusätzliche Gehege.
Anpassung an die hohen Temperaturen: Funktioniert stabil von -10°C bis +60°C und passt sich an unterschiedliche Klimazonen an, von kalten Wintern bis zu heißen Sommerumgebungen, ohne dass sich die Leistung verschlechtert.
Entwurf gegen Störungen: Optimierte optische Filterung minimiert falsche Auslöser aus Umgebungslicht (Sonnenlicht, Leuchtstoffleuchten) und Umweltmüll und sorgt für eine gleichbleibende Leistung in geschäftigen Türautomationsszenarien.

3. Universelle Kompatibilität und praktische Funktionalität

Flexible Leistungseingänge: Funktioniert mit 12-24V AC/DC (nicht polarisierten) Stromversorgungen, nahtlos mit Standard-Türsteuerungen, Sicherheits-Alarm-Panels und Zugangskontrollsystemen integriert.
Versatile Relais-Ausgabe: Ausgestattet mit Terminals Common (COM, Terminal 4), Normally Closed (NC, Terminal 5) und Normally Open (NO, Terminal 6), die die Kompatibilität mit allen wichtigen Türautomations- und Sicherheitshardware gewährleisten.
Niedriger Stromverbrauch: TX max Betriebsstrom ≤25mA und RX max Betriebsstrom ≤35mA, unterstützt einen energieeffizienten Betrieb rund um die Uhr ohne übermäßigen Stromverbrauch.

Technische Spezifikation

Parameter	Spezifikation
Modell	IR-20
Erkennungsprinzip	Durchblende (Sender + Empfängerpaar)
Höchstdetektionsbereich	20 Meter (Innen- und Außenbereich)
Stromversorgung	12-24V Wechselstrom/Gleichstrom (nicht polarisiert)
Maximaler TX-Betriebsstrom	≤ 25mA
Höchstbetriebsstrom RX	≤ 35mA
Ausgabeart	1 Umschaltrelais (SPDT)
Relaiskontaktbewertung	Max. 500mA @ 48V Wechselstrom
Eintrittsschutzbewertung	IP55
Betriebstemperaturbereich	-10°C bis +60°C
Wohnmaterial	UV-beständiges Kunststoff
Empfängeranzeiger	Rote LED (an, wenn das Licht unterbrochen wird, aus, wenn es ausgerichtet ist)
Terminalkonfiguration	TX: 1-2 (Leistung); RX: 1-3 (Leistung), 4 (COM), 5 (NC), 6 (NEIN)
Spezifikationen für das Montageloch	Wand: 3 x 5 mm; Metall: 3 x 3 mm
Abmessungen (L × W × H)	90.63 mm × 44,90 mm × 30,00 mm

Schrittweise Installationsanleitung

Bereiten Sie den Anbau vor: Wählen Sie einen Ort mit einer klaren Sichtlinie zwischen dem TX und dem RX (Vermeiden Sie Hindernisse wie Büsche oder Türhardware).mit einer Breite von nicht mehr als 20 mm,.
Zugangsverkabelungsterminals: Heben Sie die Vorderplatte des TX und des RX an, um die Endblöcke freizulegen.
Anschließen von Strom und Steuerung:
- Kabel 12-24V AC/DC-Strom an die TX-Terminals 1 und 2.
- Anschließen Sie die gleiche Stromversorgung an die RX-Endgeräte 1, 2 oder 3 (die der Nennspannung entsprechen).
- Verbinden Sie die RX-Terminals 4 (COM), 5 (NC) und 6 (NO) mit Ihrem Türsteuergerät, Alarm- oder Zugangssystem.
Ausrichtung des Sensorpaares: Die Positionen des TX und des RX so lange einstellen, bis die rote LED des RX ausgeht, was auf eine stabile Lichtstrahlverbindung hinweist.
Sicherung und Prüfung: Schließen Sie die vorderen Platten und befestigen Sie sie mit den mitgelieferten Schrauben.

Typische Anwendungen

Wohngaragentüren: Verhindert, dass Menschen, Haustiere oder Gegenstände während der Schließung eingeschlossen werden, was die Sicherheit im Haus verbessert.
Handelsschiebetüren: Sicherstellung eines sicheren Betriebs in Einkaufszentren, Einzelhandelsgeschäften und Bürogebäuden
Automation von Industrieanlagen: Erkennt Fahrzeuge oder Hindernisse im Weg von Schiebetüren oder Parkbarrieren.
Sicherheit im Umkreis: Schafft unsichtbare Strahlbarrieren für Hinterhofzäune, Büroräume oder Zugangsbeschränkte Zonen, die Alarme für unbefugten Eintritt auslösen.
Eingänge zu öffentlichen Einrichtungen: Verbessert die Sicherheit von automatischen Türen in Krankenhäusern, Schulen und Bahnhöfen, wo die einfache Installation und Zuverlässigkeit von entscheidender Bedeutung sind.

Warum wählen Sie JUTAI IR-20 Einfache Installation Infrarot-Sensor?

Keine Fachkenntnisse erforderlich: Einfache Montage, Verkabelung und Ausrichtung machen die Installation für DIY-Enthusiasten und professionelle Techniker gleichermaßen zugänglich.
Langlebig und vielseitig: IP55 Wetterdichtheit und breiter Temperaturbereich sorgen für Leistung in Innen-/Außen-Türautomationsszenarien.
Allgemeine Vereinbarkeit: Funktioniert mit allen wichtigen Türsteuerungen und Sicherheitssystemen und reduziert die Komplexität der Integration.
Kostenwirksame Sicherheit: Industrielle Qualität zu einem wettbewerbsfähigen Preis, wodurch die Gesamtsystemkosten für Haushalte und Unternehmen gesenkt werden.
Vertrauenswürdige Markensicherung: Entwickelt von Shenzhen JUTAI Comm Co., Ltd., einem professionellen Anbieter von Automatisierungs- und Sicherheitskomponenten mit globaler technischer Unterstützung.

Vereinfachen Sie Ihre Tür-Automatisierung und -Sicherheit mit dem benutzerfreundlichen JUTAI IR-20 Infrarot-Sensor.
