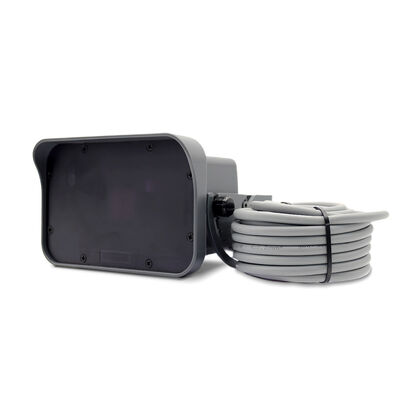

JUTAI RVP42-7M 24GHz Industriedoppler-Radarsensor

Fahrzeug- und Fußgängererkennung für Industrie-, Tor- und Zugangskontrollsysteme

Produktübersicht

Kernwettbewerbsvorteile

1. Hochpräzise intelligente Erkennung



   Verwendet ein 24,125 GHz Planar-Doppler-Radarmodul, erzielt eine Erkennungsgenauigkeit von 95 % für Fahrzeuge und Fußgänger, unterstützt die Erkennung von Vorwärts-/Rückwärts-/bidirektionaler Bewegung und kann zwischen sich bewegenden Zielen und statischen Störungen unterscheiden.

2. Extrem niedrige Fehlalarmrate



   Integrierte 4-stufige einstellbare Filterfunktion für seitliche Bewegungen, kann seitlich bewegte Fußgänger/Fahrzeuge erkennen und filtern; 2-stufiger Entstörungsmodus, unterdrückt effektiv Störungen von Leuchtstofflampen, HID-Lampen, Funksystemen, Motoren und Wechselrichtern, die gesamte Fehlalarmrate wird unter 1 % gehalten.

3. Industrietaugliche Umgebungsanpassung



   Vollständig gekapseltes Gehäuse nach IP65, kann stabil in rauen Umgebungen von -30 °C bis +60 °C arbeiten, Anpassung an 0 % - 95 % Luftfeuchtigkeit (nicht kondensierend), geeignet für Außenbereiche, Kühlräume, Fabrikhallen und andere komplexe Szenarien.

4. Flexible und einfache Konfiguration



   5-stufige Empfindlichkeitseinstellung, 0,2 s - 5 s einstellbare Relais-Haltezeit, 7 voreingestellte Montagehöhen, mehrere Erkennungsrichtungsmodi, können flexibel an die tatsächlichen Anwendungsszenarien angepasst werden, um den besten Erkennungseffekt zu erzielen.

5. Schnelle Reaktion und zuverlässige Ausgabe



   <50 ms ultraschnelle Trigger-Reaktion, unterstützt konfigurierbare NO/NC-Relaisausgänge, 12-36 V Weitbereichs-Gleichstromversorgung, <100 mA geringer Stromverbrauch, geeignet für langfristigen stabilen Betrieb in Industriesystemen.


Detaillierte technische Spezifikationen

Details zu Kernfunktionen

1. Multi-Modus-Erkennung & Richtungsidentifikation

2. Einstellbare Filterung von seitlichen Bewegungen

3. Flexible Konfiguration des Relaisausgangs

4. Starke Entstörungsleistung

5. Einfache Installation und Wartung

Leistungsvergleich mit herkömmlichen Sensoren

Typische Anwendungsszenarien

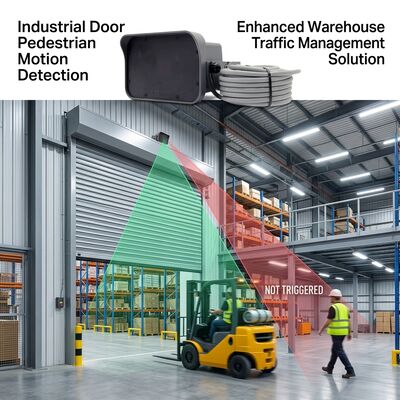

1. Industrielle automatische Tore: Rolltore, Schiebetore, Schnelllauftore in Fabriken und Werkstätten, Erkennung von Gabelstaplern und Personal zur automatischen Türöffnung und -schließung.
2. Kühlraum- und Gefriertürtore: Tieftemperaturbeständiges Design, zuverlässiger Betrieb bei -30 °C, Erkennung von Fahrzeugen und Personal zur Vermeidung von Kaltluftaustritt.
3. Laderampen von Lagerhäusern: Hochgeschwindigkeits-Gabelstaplererkennung, Richtungsidentifikation, geeignet für Logistiklager-Laderampentore, Verbesserung der Lade- und Entladeeffizienz.
4. Intelligente Parksysteme: Schranken, Ein- und Ausfahrtstore, Fahrzeug- und Fußgängererkennung, präzise Fahrzeugzählung und Zugangskontrolle.
5. Garagentore: Wohn- und Gewerbegaragentore, Erkennung von Fahrzeugen und Fußgängern, automatische Öffnung und Quetschschutz.
6. Zugangskontrollsystem: Gemeinschafts-, Bürogebäude-, Fabrikeingangstore, Personen- und Fahrzeugzugangsmanagement, Zusammenarbeit mit dem Zugangskontrollsystem zur Realisierung der automatischen Steuerung.

Installationshinweise

1. Der Sensor sollte fest auf einer ebenen und stabilen Oberfläche installiert werden, um Vibrationen zu vermeiden.
2. Vermeiden Sie es, den Erfassungsbereich mit schwingenden Objekten wie Bannern, Pflanzen usw. zu blockieren.
3. Decken Sie die Frontabdeckung des Sensors nicht mit Metallgegenständen ab, da dies die Radardetektionsleistung beeinträchtigt.
4. Vermeiden Sie die Installation des Sensors in der Nähe von Leuchtstofflampen, HID-Lampen und anderen starken Quellen elektromagnetischer Störungen oder aktivieren Sie den Entstörungsmodus.
5. Die Montagehöhe sollte entsprechend dem tatsächlichen Szenario eingestellt werden, und die entsprechende Höhenvoreinstellung sollte ausgewählt werden, um den besten Erkennungseffekt zu gewährleisten.

Verpackung & Service

Verpackungsdetails

• Standardverpackung: RVP42-7M Radarsensor Haupteinheit, Montagehalterung, vollständiges Schraubenzubehör, 7 m vorverbundenes Kabel, Benutzerhandbuch.
• Kundenspezifische Verpackung: Unterstützung von OEM/ODM-kundenspezifischer Verpackung mit Markenlogo und Produktetikett gemäß Kundenanforderungen.

Technischer Service und Kundendienst

• 2 Jahre Standardgarantie, 3 Jahre erweiterte Garantie optional.
• Vollständige technische Dokumentation, einschließlich Benutzerhandbuch, CAD-Zeichnungen, Debugging-Anleitung.
• Mehrstufiger technischer Support: 48-Stunden-E-Mail-Antwort, 24-Stunden-Technik-Hotline, Fern-Debugging-Anleitung.
• Unterstützung für kundenspezifische Firmware-Entwicklung und Funktionsanpassung gemäß den speziellen Anwendungsszenarien des Kunden.
