RVP42-7M Industrieller Radarsensor Gabelstapler-Richtungserkennung für Lagerrampentür

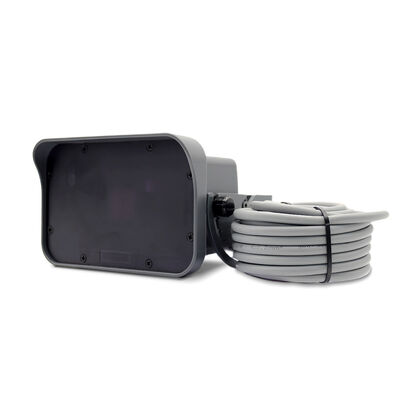

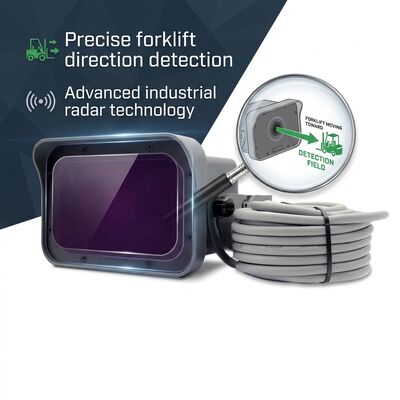

JUTAI RVP42-7M 24GHz industrieller Doppler-Radarbewegungssensor

Präzise Fahrzeug- und Fußgängererkennung für Industrietore, Schranken und Zugangskontrollsysteme​

Produktübersicht

Entwickelt für anspruchsvolle Industrieumgebungen, nutzt der JUTAI RVP42-7M 24,125 GHz Doppler-Radar mit fortschrittlicher digitaler Signalverarbeitung zur genauen Erkennung von sich bewegenden Fahrzeugen, Fußgängern und Gabelstaplern. Seine intelligenten Filteralgorithmen minimieren Fehlalarme, während ein IP65-geschütztes Gehäuse und eine breite Temperaturtoleranz (-30°C bis +60°C) Zuverlässigkeit in Außenbereichen, Kühlhäusern und Fabrikumgebungen gewährleisten. Flexible Konfigurationsmöglichkeiten machen ihn ideal für die Automatisierung von Toren, Schranken und Zugangspunkten in Logistik-, Fertigungs- und Sicherheitsanwendungen.

Kernwettbewerbsvorteile

• Intelligente Zielunterscheidung: Erreicht 95% Genauigkeit bei der Unterscheidung von Fahrzeugen und Fußgängern mithilfe eines planaren Doppler-Radarmoduls, unterstützt die Erkennung von Vorwärts-/Rückwärts-/bidirektionaler Bewegung und unterdrückt statische Störungen.

• Extrem niedrige Fehlalarme: Bietet 4-stufige seitliche Bewegungsfilterung (blockiert seitlich bewegte Ziele) und 2-stufige elektromagnetische Störunterdrückung (wirkt fluoreszierenden Lichtern, Motoren, Wechselrichtern entgegen) und hält Fehlalarme unter 1%.

• Robustes Industriedesign: IP65-versiegeltes Gehäuse widersteht Staub, Wasser und extremen Temperaturen (-30°C bis +60°C) mit einer Luftfeuchtigkeitstoleranz von 0–95% (nicht kondensierend) – perfekt für raue Umgebungen.

• Anpassungsfähige Konfiguration: 5 Empfindlichkeitsstufen, 0,2–5s Relais-Haltezeiten, 7 voreingestellte Montagehöhen und mehrere Erkennungsmodi ermöglichen maßgeschneiderte Setups für verschiedene Szenarien.

• Schneller und stabiler Betrieb: Löst in <50ms aus, bietet NO/NC-Relaisausgänge und verwendet eine 12–36V DC-Stromversorgung (<100mA Strom) für langfristige, energieeffiziente Leistung.

Detaillierte technische Spezifikationen

Wichtige Funktionshighlights

1. Multi-Modus-Erkennung & Richtungserkennung: Unterstützt 9 Modi (z. B. Fahrzeug/Fußgänger vorwärts/rückwärts/bidirektional), um die Auslösung für spezifische Ziele und Arbeitsabläufe anzupassen.

2. Einstellbare seitliche Filterung: Blockiert seitlich fahrende Fußgänger/Fahrzeuge (entscheidend für Straßentore oder Fabrikeingänge), um Fehlalarme zu reduzieren.

3. Flexible Relaissteuerung: Passen Sie Haltezeiten (0,2–5s) an oder aktivieren Sie Dauer-/Ausgang; wählen Sie NO/NC-Kontakte zur Integration mit jedem Tor-/Schrankensteuerungssystem.

4. Robuste Störfestigkeit: Aktivieren Sie den Störungsunterdrückungsmodus, um EM-Rauschen von Motoren, Funksystemen oder Beleuchtung auszugleichen – sorgt für Stabilität in lauten Industrieumgebungen.

5. Einfache Installation und Wartung: Enthält eine Montagehalterung, ein 7-m-Kabel und eine LED-Statusanzeige; unterstützt Werkseinstellungen für schnelle Fehlerbehebung vor Ort.

Leistung im Vergleich zu herkömmlichen Sensoren

Typische Anwendungen

• Industrietore: Automatisierung von Roll-/Schiebe-/Schnelllauftoren in Fabriken zur Erkennung von Gabelstaplern und Arbeitern.

• Kühlhaus: Zuverlässiger Betrieb bei -30°C zur Vermeidung von Kaltluftverlust in Gefriertüren.

• Lagerdocks: Hochgeschwindigkeits-Gabelstaplererkennung und Richtungserkennung für effizientes Be- und Entladen.

• Parksysteme: Verwaltung von Schranken/Toren mit Fahrzeug-/Fußgängerzählung und Zugangskontrolle.

• Garagentore: Ermöglicht automatisches Öffnen und Quetschschutz für private/gewerbliche Garagen.

• Zugangskontrolle: Integration mit Gemeinschafts-/Büro-/Fabriktoren für automatisiertes Einlassmanagement.

Installationsrichtlinien

• Auf einer ebenen, stabilen Oberfläche montieren (Vibrationen vermeiden).

• Den Erfassungsbereich von schwingenden Objekten (Banner, Pflanzen) freihalten.

• Die Frontabdeckung des Sensors nicht mit Metall blockieren (beeinträchtigt die Radarleistung).

• Starke EM-Quellen (Leuchtstofflampen) vermeiden oder den Störungsunterdrückungsmodus aktivieren.

• Die richtige Montagehöhe (2–7m) für optimale Erkennung wählen.

Verpackung & Support

• Standardpaket: Sensoreinheit, Montagehalterung, Schrauben, 7m vorverkabeltes Kabel, Benutzerhandbuch.

• Anpassung: OEM/ODM-Verpackung mit gebrandeten Logos/Etiketten verfügbar.

• Garantie & Service: 2 Jahre Standardgarantie (3 Jahre Verlängerung optional); 48-Stunden-E-Mail-/24-Stunden-Hotline-Support; Fernwartung; kundenspezifische Firmware-Entwicklung für spezielle Anforderungen.
