Cross Blanking Mini Safety Grid Sensor für Hochgeschwindigkeits-Tür-Abschnitttür und Garagentür mit 8-Ball-Hindernisserkennung
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Zertifizierung | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| Modellnummer | CG15-8L12 |
| Dokumentieren | CG15-8L12 (English).pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | Karton |
| Lieferzeit | 5-8 Tage |
| Zahlungsbedingungen | T/T, L/C, D/A, D/P, Western Union, Paypal, Moneygram, Alipay |
| Versorgungsmaterial-Fähigkeit | 1000 Stück pro Monat |
Produktdetails
| Sensor-Format | Lichtvorhang im Grid-Scan-Stil | Türtyp | Sektionaltor, Garagentor, Industrietor |
|---|---|---|---|
| Nachweisbreite | 12 m maximale Entfernung | Strahlmenge | 8 optische Augen |
| Kabelaufbau | 12 m Synchronisationsleitung und 4 m Kabel | Leistungsaufnahme | 12 bis 30 VDC Stromversorgung |
| Antwortleistung | 23 ms Sicherheitsreaktion | Ausgabetyp | NO, NC, COM Relaisausgang |
| Schutzgrad | IP67-Industrieschutz | Muscheldesign | Schlankes Aluminiumgehäuse |
| STRAHLN-ABSTAND | 175 mm zwischen hellen Augen | Betriebstemperatur | -40 ℃ bis +70 ℃ |
| Hervorheben | Mini-Sicherheitsnetz-Sensor mit Kreuzblindung,Hochgeschwindigkeits-Tür-Sicherheitsnetz-Sensor,Sensor zur Erkennung von Hindernissen im Strahl 8 |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
Produkt-Beschreibung
CG15-8L12 Cross-Blanking-Sicherheitslichtvorhangsensor
CG15-8L12 ist ein IP67-Sicherheitslichtvorhangsensor für die Industrie, der für Schnelllauftore, Industrietore, Garagentore, Kühltore, Sektionaltore und automatische Türsysteme entwickelt wurde. Es nutzt 8 Infrarotstrahlen, um einen zuverlässigen Sicherheitserkennungsbereich zu schaffen und so Einklemmen, Kollisionen und versehentliches Schließen der Tür zu verhindern.

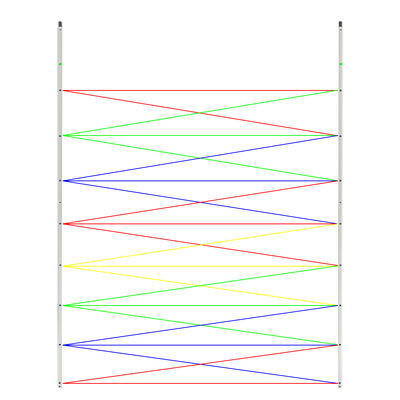

Dieses Modell unterstützt den Cross-Blanking-Schutz und eignet sich daher für Industrietoranwendungen, bei denen feste untere Türstrukturen oder besondere Installationsbedingungen die normale Erkennung beeinträchtigen können. Wenn ein Objekt in den Schutzbereich gelangt, gibt der Empfänger ein Relaissignal über die Klemmen NO, NC und COM aus, sodass die Türsteuerung die Tür rechtzeitig stoppen oder umkehren kann.
Das Produkt verfügt über ein schlankes Aluminiumgehäuse, eine Erkennungsentfernung von 12 m im Innen- und Außenbereich, eine schnelle Reaktionsgeschwindigkeit von 23 ms und einen wasserdichten IP67-Schutz. Es eignet sich für anspruchsvolle Industrieumgebungen wie Lagerhallen, Fabriken, Logistikkanäle, Kühlräume und Ladebereiche.
Hauptmerkmale
- 8 Infrarotstrahlen für zuverlässigen Türsicherheitsschutz
- 12 m Erkennungsreichweite für Innen- und Außenanwendungen
- 23 ms schnelle Reaktion für Hochgeschwindigkeits-Türsysteme
- Querschneidefunktion für spezielle Industrietorkonstruktionen
- NO-, NC- und COM-Relaisausgang für einfachen Controller-Anschluss
- IP67 wasserdichter und staubdichter Schutz
- Gehäuse aus Aluminiumlegierung mit kompaktem, schlankem Design
- 1225 mm Schutzhöhe und 1480 mm Produktlänge
- Geeignet für Schnelllauftore, Industrietore, Garagentore und Kühlhaustore

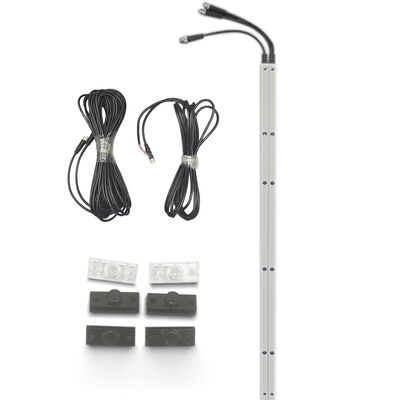

- Einfache Installation mit Sender, Empfänger und Synchronisationskabel
Technische Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Modell | CG15-8L12 |
| Produkttyp | Cross-Blanking-Sicherheitslichtvorhang |
| Arbeitsspannung | DC12–30V |
| Arbeitsstrom | 64mA@DC12V / 44mA@DC24V / 34mA@DC30V |
| Ausgabe | NEIN, NC, COM |
| Ausgangslast | Max. 1A, 125VAC / 60VDC |
| Anzahl der Strahlen | 8 Balken |
| Strahlabstand | 175 mm |
| Wellenlänge | 950 nm |
| Erkennungsentfernung | 12 m im Innen-/Außenbereich |
| Reaktionsgeschwindigkeit | 23 ms |
| Schutzhöhe | 1225 mm |
| Produktlänge | 1480 mm |
| Schalenmaterial | Aluminiumlegierung |
| Drahtmaterial | PVC |
| Kabelspezifikation | AWG26 |
| Kabellänge | 12 m Synchronisationsleitung + 4 m Kabel |
| Schutzgrad | IP67 |
| Betriebstemperatur | -40℃ bis +70℃ |
Anwendungen
CG15-8L12 ist geeignet für:
- Schnelllauftore
- Industrietore
- Garagentore
- Kühlhaustüren
- Sektionaltore
- Rolltore
- Lagereingangstüren
- Türen für Logistikkanäle
- Automatische Türsicherheitssysteme
Funktionsprinzip
Das System umfasst einen Sender und einen Empfänger, die auf beiden Seiten der Türöffnung installiert sind. Der Sender sendet Infrarotstrahlen an den Empfänger, um einen geschützten Erfassungsbereich zu bilden. Wenn eine Person, ein Fahrzeug, eine Palette oder ein anderes Hindernis die Strahlen blockiert, ändert der Empfänger den Status des Relaisausgangs und sendet ein Sicherheitssignal an die Türsteuerung.
Dies trägt dazu bei, dass die Tür vor dem Kontakt angehalten, wieder geöffnet oder umgekehrt wird, was die Sicherheit beim Schließen der Tür erhöht.
