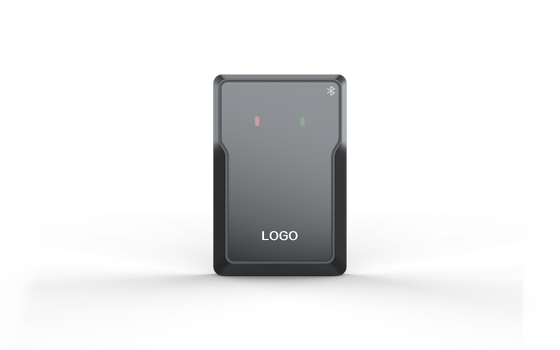

RD79-6M 79GHz Barrier Gate Radar Sensor für Anti-Crush und Trigger-Detektion IP66 Bluetooth RS485

RD79-6M ist ein 79GHz Millimeterwellen-Radarsensor, der für Parkschranken, Ein- und Ausfahrtsmanagement, Parkplätze, Tiefgaragen und Fahrzeugzugangskontrollsysteme entwickelt wurde. Er kann sowohl für Anti-Quetsch-Schutz als auch für Triggererkennung verwendet werden und hilft der Schranke, Fahrzeuge oder Fußgänger im Bereich des Schrankenarms zu erkennen und das Heben oder Senken sicherer zu steuern.

Im Vergleich zu herkömmlichen Schleifendetektoren oder Infrarotsensoren verwendet der RD79-6M 79GHz LFM-CW-Radartechnologie mit einer 2T4R-Antennenstruktur. Er bietet eine hohe Entfernungsauflösung, präzise Zielerkennung und einen stabilen Betrieb in Außen- oder komplexen Parkumgebungen. Das Radar kann helfen, Fehlalarme zu reduzieren und die Sicherheit von Schranken zu verbessern, insbesondere an Orten mit häufigem Fahrzeugverkehr und begrenztem Installationsplatz.

Das Radar unterstützt mehrere Schrankenarmtypen, darunter gerade Arme, Klapparme, Zaunbarrieren und Werbearme. Es unterstützt auch verschiedene Erkennungsmodi, einschließlich Anti-Quetsch-Modus, Trigger-Modus und Schrägmontage-Trigger-Modus. Mit Bluetooth-App-Konfiguration und RS485-Kommunikation können Installateure Parameter während der Inbetriebnahme des Projekts bequemer anpassen. Das PDF zeigt, dass das Radar über die GL Control App konfiguriert werden kann, einschließlich Gerätemodus, Schrankenarmtyp, Armrichtung, Erkennungszieltyp, Erkennungsentfernung, Hintergrundlernen, Speichern der Konfiguration und Neustartfunktionen.

• Ein Gerät für Anti-Quetsch- und Triggererkennung - Der RD79-6M integriert Anti-Quetsch-Schutz und Triggererkennung in einem Radarsensor. Er kann Fahrzeuge und Fußgänger unter dem Schrankenarm schützen und gleichzeitig eine Fahrzeug-Triggererkennung für die Schrankensteuerung bieten.
• 79GHz Hochpräzisions-Radartechnologie - Das Radar arbeitet im Frequenzbereich von 79-81 GHz und nutzt Millimeterwellen-Erkennung zur Verbesserung der Winkelauflösung und Messgenauigkeit. Die Entfernungsauflösung von 4 cm hilft, Ziele präziser um den Schrankenarm herum zu erkennen.
• Unterstützt Trennung von Mensch und Fahrzeug - Das Radar unterstützt die Auswahl des Zieltyps, einschließlich nur Fahrzeugerkennung und Erkennung von Fußgängern und Fahrzeugen. Dies macht es für Parkprojekte mit unterschiedlichen Sicherheits- und Verkehrsmanagementanforderungen geeignet.
• Kompatibilität mit mehreren Schrankenarmtypen - Der RD79-6M unterstützt Anwendungen für gerade Arme, Klapparme, Zaunbarrieren und Werbeschranken. Installateure können den Schrankenarmtyp in der App entsprechend der tatsächlichen Gegebenheiten auswählen.
• Bluetooth-App-Debugging - Das Radar kann über die GL Control App konfiguriert werden. Installateure können das RD79-6M-Gerät suchen, sich über Bluetooth verbinden, das Passwort eingeben, die Konfiguration lesen, Parameter anpassen, Hintergrundlernen durchführen, die Konfiguration speichern und das Radar neu starten.
• Einstellbarer Erfassungsbereich - Die App ermöglicht es Benutzern, die linke Entfernung, die rechte Entfernung, die lange Erfassungsentfernung und die kurze Nicht-Erfassungsentfernung entsprechend dem tatsächlichen Schrankenszenario anzupassen. Dies hilft, die Konfiguration der Anti-Aufprallzone zu verbessern und Fehlalarme zu reduzieren.
• RS485-Kommunikation und Relaisausgang - Das Verdrahtungsdiagramm zeigt DC-Stromversorgung, RS485 A/B-Kommunikation, COM- und NO-Ausgang. Dies macht das Radar geeignet für Schrankensteuerungen und Parkzugangskontrollsysteme.
• IP66 Outdoor-Schutz - Das Radar verfügt über die Schutzart IP66, ein Gehäuse aus PC und Aluminiumlegierung sowie einen Betriebstemperaturbereich von -40℃ bis +80℃, wodurch es für Außenparkplätze, Tiefgaragen und Umgebungen mit rauen Wetterbedingungen geeignet ist.

• Parkschranken
• Parkplatzein- und -ausfahrten
• Zugangskontrolle in Tiefgaragen
• Parkschranken für Wohnanlagen
• Parksysteme für Geschäftsgebäude
• Fahrzeugzugangsmanagement
• Schranken mit geradem Arm
• Schranken mit Klapparm
• Zaunbarrieren
• Werbeschranken
• Schranken-Anti-Quetsch-Schutz
• Fahrzeug-Triggererkennung

Das Radar wird an der Seite des Schrankenschranks installiert. Gemäß der Installationsreferenz im Handbuch beträgt das Loch für die Öffnung Φ17mm, der horizontale Abstand zum Schrankenschrank beträgt etwa 23-33 cm und der Abstand der Befestigungslöcher vom Boden variiert je nach Schrankengröße. Das Handbuch zeigt auch die Produktabmessungen von 73,5 × 110,9 × 32,8 mm.

• Installieren Sie das Radar an der Seite des Schrankenschranks, der dem Bereich des Schrankenarms zugewandt ist.
• Halten Sie den Erfassungsbereich des Radars auf die Schutzzone des Schrankenarms ausgerichtet.
• Stellen Sie den korrekten Schrankenarmtyp und die Richtung in der App ein.
• Führen Sie nach der Installation und Parametereinstellung ein Hintergrundlernen durch.
• Halten Sie Personen und Fahrzeuge während des Hintergrundlernens vom Erfassungsbereich fern.
• Speichern Sie die Konfiguration, nachdem Sie alle Parametereinstellungen vorgenommen haben.
