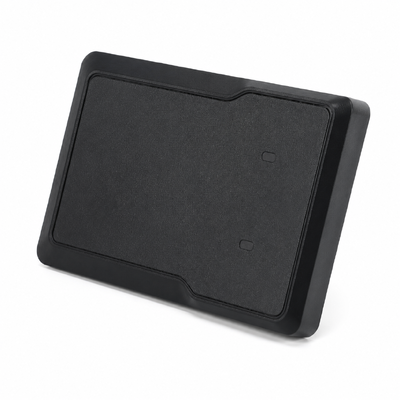

RD79-6M 79GHz Schrankenradar-Sensor mit Anti-Quetsch- und Triggererkennung für IP66 Außenparkschranken
| Herkunftsort | China |
|---|---|
| Markenname | JUTAI |
| Zertifizierung | CE |
| Modellnummer | RD79-6M |
| Dokumentieren | RD79-6M.pdf |
| Min Bestellmenge | 1 |
| Preis | negotiable |
| Verpackung Informationen | Karton |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 1000 Stück/m |
Produktdetails
| Produkttyp | Barriere-Tor-Radar-Sensor | Radartechnik | 79 GHz Millimeterwellenradar |
|---|---|---|---|
| Betriebsfrequenz | 79–81 GHz | Radarmodus | Anti-Crush / Trigger / Schrägmontage-Trigger |
| Entfernungsauflösung | 4 cm | Antennenkonfiguration | 2T4R-Antenne |
| Erkennungsziel | Nur Fahrzeug / Fußgänger- und Fahrzeugerkennung | Sperren-Arm-Art | Gerader Arm / Klapparm / Zaunarm / Werbebarriere |
| Kommunikationsmethode | Kommunikationsmethode | APP-Konfiguration | GL-Kontrolle |
| Ansprechzeit | ≤ 100 ms | Versorgungsspannung | DC12–24V |
| Durchschnittlicher Strom | 200 mA bei 12 V | Maximaler Strom | 600 mA |
| Durchschnittliche Leistung | 1,2 W bei 12 V | Betriebstemperatur | -40℃ bis +80℃ |
| Schutzklasse | IP66 | Produktgröße | 73,5 × 110,9 × 32,8 mm |
| Verdrahtungsausgang | Strom, GND, RS485, COM, Nr | Hauptfunktion | Barriere-Quetschschutz und Öffnungsauslöser |
Produkt-Beschreibung
RD79-6M-Smart-Radar-Detektor für Parkbarrieren
Produktübersicht
Der RD79-6M ist ein 79 GHz Millimeterwellen-Radarsensor, der für Parkbarrieren, Ein- und Ausfahrtmanagement, Parkplätze, unterirdische Garagen und Fahrzeugzugangskontrollsysteme entwickelt wurde.Es bietet sowohl anti-crush Schutz und Auslöser-Erkennung, die Barriere-Tore dabei unterstützen, Fahrzeuge oder Fußgänger innerhalb der Barriere-Arm-Zone zu erkennen und das Auf- oder Abheben sicher zu steuern.
Im Vergleich zu herkömmlichen Loop-Detektoren oder Infrarot-Sensoren verwendet der RD79-6M 79GHz LFM-CW-Radartechnologie mit einer 2T4R-Antennenstruktur.präzise Zieldetektion und stabiler Betrieb in Außen- oder komplexen ParkbedingungenDas Radar hilft, falsches Auslösen zu reduzieren und die Sicherheit der Barriere-Tore zu verbessern, insbesondere an Orten mit häufigem Fahrzeugfluss und begrenztem Installationsraum.
Wesentliche Merkmale
- Ein Gerät für Anti-Crush- und Trigger-Detektion - integriert beide Funktionen in einen einzigen Radarsensor
- 79GHz-Hochpräzisionsradartechnologie - 79-81GHz-Betrieb mit einer Auflösung von 4 cm
- Unterstützt die Trennung von Mensch und Fahrzeug - Fahrzeug- oder Fußgänger- und Fahrzeugerkennungsmodus
- Kompatibilität mit mehreren Barrierenarmen - Geradearm, Klapparm, Zaunarm und Werbebarrierenanwendungen
- Bluetooth App Debugging - Konfiguration über die GL Control App mit Bluetooth-Verbindung
- Einstellbarer Detektionsbereich - Einstellbarer Abstand links/rechts und Messparameter
- RS485-Kommunikations- und Relay-Ausgang - Kompatibel mit Barriere-Tor-Steuerungen und Zugangskontrollsystemen
- IP66 Außenschutz - Gehäuse aus PC und Aluminiumlegierung, Betriebstemperatur von -40°C bis +80°C
Technische Spezifikation
| Artikel | Spezifikation |
|---|---|
| Modell | RD79-6M |
| Art der Ware | Barriere-Tor-Radar-Sensor |
| Betriebsfrequenz | 79-81 GHz |
| Radartechnik | LFM-CW Millimeterwellenradar |
| Antenne | 2T4R |
| Entfernungslösung | 4 cm |
| Ziel der Erkennung | Nur Fahrzeug / Fußgänger- und Fahrzeugerkennung |
| Barriere-Torte | Gerade Arm / Klapparm / Zaunarm / Werbebarriere |
| Kommunikation | Bluetooth / RS485 |
| Reaktionszeit | ≤ 100 ms |
| Versorgungsspannung | DC12-24V |
| Durchschnittlicher Strom | 200mA@12V |
| Höchstbetriebsstrom | 600 mA |
| Durchschnittliche Leistung | 1.2W@12V |
| Wohnmaterial | PC + Aluminiumlegierung |
| Produktgröße | 73.5 * 110,9 * 32,8 mm |
| Schutzbewertung | IP-Qualität |
| Betriebstemperatur | -40 °C bis +80 °C |
Definition der Verkabelung
| Farbe des Drahtes | Funktion |
|---|---|
| Rot | +12-24V Gleichstrom |
| Schwarz | GND |
| Grün | RS485 B- |
| Gelb | RS485 A+ |
| Blau | Die Kommission |
| Weiß | Nein |
| Braun | Vorbehaltlich |
| Orangen | Vorbehaltlich |
Anwendungen
- Parkplatzschranktore
- Eingänge und Ausgänge des Parkplatzes
- Zugriffskontrolle auf die unterirdische Garage
- Parkplatztore für Wohngemeinschaften
- Parksysteme für gewerbliche Gebäude
- Fahrzeug-Eingangsverwaltung
- Gerade Armschranktore
- Ausgestoppte Schranken mit Arm
- Zäune, Barriere-Tore
- Werbebarrieren
- Schutzgehälter gegen Zerquetschung
- Fahrzeug-Trigger-Erkennung
Anmerkungen zur Installation
Das Radar ist an der Seite des Schrankschranks installiert, wobei die Öffnungsöffnung gemäß der Anweisung im Handbuch Φ17 mm beträgt.Die horizontale Entfernung vom Barriere-Schrank beträgt etwa 23-33cm, und der festgelegte Lochabstand vom Boden variiert je nach Barrieregröße.
Empfohlene Anlagepunkte:
- Installieren Sie das Radar auf der Barriere Tor Schrank Seite mit Blick auf die Barriere Arm Bereich
- Halten Sie den Radardetektionsbereich mit der Schutzzone des Barrierearms ausgerichtet
- Richten Sie den richtigen Barrierearmtyp und -richtung in der App ein
- Durchführung des Hintergrundlernens nach der Installation und Einstellung der Parameter
- Personen und Fahrzeuge während des Hintergrundstudiums von der Erkennungszone fernhalten
- Speichern der Konfiguration nach Abschluss aller Parameter-Einstellungen
Häufig gestellte Fragen
Wofür wird RD79-6M hauptsächlich angewendet?
RD79-6M wird hauptsächlich für Parkbarrieren verwendet, um Fahrzeuge und Fußgänger gegen Zerquetschungen zu schützen und auszulösen.
Welche Frequenz benutzt RD79-6M?
RD79-6M arbeitet mit einer Radiofrequenz von 79-81 GHz.
Kann RD79-6M einen traditionellen Loop-Detektor ersetzen?
In vielen Barriere-Gate-Anwendungen kann RD79-6M als radarbasierte Auslöser oder Anti-Crush-Detektionslösung eingesetzt werden, insbesondere wenn die Installation der Bodenschleife schwierig ist.
Unterstützt es die Fußgängererkennung?
Das Radar unterstützt Fahrzeug- und Fußgänger- und Fahrzeugerkennung.
Welche Barrierearmtypen werden unterstützt?
Es unterstützt gerade Arm, Klapparm, Zaun Arm und Werbebarriere Tor Anwendungen.
Wie ist das Radar konfiguriert?
Das Radar kann über die GL Control App per Bluetooth-Verbindung konfiguriert werden.
Welche Kommunikationsmethoden werden unterstützt?
RD79-6M unterstützt Bluetooth- und RS485-Kommunikation.
Was ist die Betriebsspannung?
Die Betriebsspannung beträgt DC12-24V.
Ist es für den Außenbereich geeignet?
RD79-6M ist IP66 geschützt und funktioniert von -40°C bis +80°C.
Unterstützt es das Hintergrundlernen?
Nach der Installation und Einstellung der Parameter hilft das Hintergrundlernen dem Radar, sich an die Umgebung anzupassen und die Detektionsstabilität zu verbessern.
