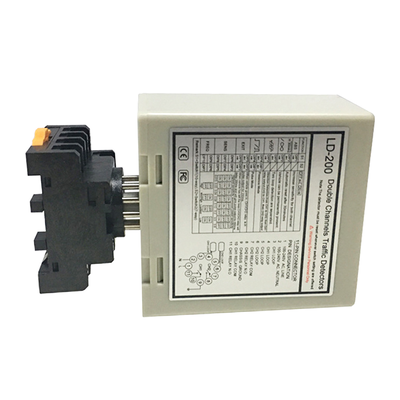

LD-200 Dual Channel Vehicle Loop Detector mit 16 Empfindlichkeitsstufen und 20-000uh Selbstdrehbereich für Parkbarriere-Torsysteme

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	LD-200
Dokumentieren	LD-200.202.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

Leistungsbedarf	110-240 VAC (48 bis 63 Hz)	Selbstdrehbereich	20 bis 2000.
Empfindlichkeit	16-Wege-Auswahlbar/ Höchste 0,010%Dl/L/Niedrigste 2,56%	Operation Temperatur	-40 ~ +70℃
Antwortzeiten	Anschalten 10-90 ms/Ausschalten 10-90 ms	Spezifikation	13.6 mal 8.6 mal 5.2
Hervorheben	Doppelkanal-Schleifdetektor , Fahrzeugschleifendetektor mit 16 Empfindlichkeitsstufen , Induktiver Schleifendetektor mit selbstdrehendem Bereich von 20–2000 uh

Hinterlass eine Nachricht

Produkt-Beschreibung

LD-200 Zweikanal-Schleifendetektor mit 16 Empfindlichkeitsstufen für Parkschrankenanlagen

Produktübersicht

Zweikanal-Schleifendetektor für Fahrzeugzählung und Parkraummanagement. Fortschrittliches Fahrzeugerkennungssystem für Parkraummanagement und Zugangskontrollanwendungen, das mit 110-240VAC (48 bis 63Hz) betrieben wird.

Hauptvorteile

Großer Erfassungsbereich und hohe Empfindlichkeit: Genaue Erkennung verschiedener Fahrzeuge mit einem breiten Erfassungsbereich von 15 bis 2000 µH
Automatische Reset-Funktion: Verbessert die Systemstabilität durch automatischen Reset im Fehlerfall
Richtungserkennung: Präzise Aktivierung basierend auf der Bewegungsrichtung des Fahrzeugs
40000V Blitzschutz: Robuster Schutz sorgt für Langlebigkeit
Breiter Betriebsumgebung: Stabile Leistung von -40°C bis +70°C

Kernfunktionalität

Fahrzeugerkennung: Erkennt Fahrzeuge präzise mittels induktiver Sensortechnologie basierend auf Induktivitätsänderungen
Richtungserkennung: Identifiziert spezifische Fahrzeugbewegungsrichtungen für eine präzise Torsteuerung
Automatischer Reset: Eliminiert manuelle Eingriffe durch automatischen Reset bei Fehlfunktionen
Relaisausgang: Liefert Relaisausgangssignale für Torsteuerung, Verkehrsmanagement und Fahrzeugzählung

Anwendungen

Verkehrsmanagementsysteme
Torautomatisierung
Parkraumbewirtschaftung
Zugangskontrollsysteme
Ampelsteuerung
Fahrzeugzählung und -analyse

Produktbilder

Doppelkanal-Parkplatz-Induktionsschleifendetektor

Schaltplan des Schleifendetektors

Empfindlichkeitswahlschalter

Anzeigen und Schalter

Anzeige	Status	Bedeutung
Power-LED (ROT)	Leuchtet	Strom EIN
CH1 Erkennungs-LED	Dauerhaft	Fahrzeugerkennung
	Langsam blinkend	Schleifenkurzschluss oder unzureichende Windungen
	Schnell blinkend	Schleifenunterbrechung oder übermäßige Windungen
CH2 Erkennungs-LED	Dauerhaft	Fahrzeugerkennung
	Langsam blinkend	Schleifenkurzschluss oder unzureichende Windungen
	Schnell blinkend	Schleifenunterbrechung oder übermäßige Windungen

Empfindlichkeitswahl

Empfindlichkeits- und Frequenzeinstellungen mit 7- und 10-Wege-DIP-Schaltern:

DIP-Schalter 6, 7, 8 steuern die CH1-Empfindlichkeit (0,8 bis 0,015)
DIP-Schalter 3, 4, 5 steuern die CH2-Empfindlichkeit (0,8 bis 0,015)

Kanalauswahl Schleifenfunktion CH1

Einstellung von Sonderfunktionen

CH1 und CH2 Empfindlichkeitswahl

Frequenzeinstellung

Hinweis zur Reset-Taste: Der LD-200 muss jedes Mal zurückgesetzt werden, wenn eine Einstellung an den DIP-Schaltern geändert wird.

Installationsrichtlinien

Verwenden Sie ferromagnetische Drähte für die Induktionsspule (bis zu 500 Meter Gesamtlänge)
Spulenabmessungen: Rechteck 1,0-2,0 m Länge * 0,8-1,2 m Breite
Vermeiden Sie rechte Winkel an den Ecken
Halten Sie den Produktstecker und die Buchse während der Installation in vertikaler Richtung

Empfohlene Übersicht zur Spuleninstallation

Richtige Installationsausrichtung

Systemintegration

JUTAI LD200/202 Doppelkanal-Schleifendetektor-Serie mit Richtungserkennungsfunktion für Einzelausfahrtsanwendungen.

Kompatible Komponenten

JUTAI Einzeltürsteuerung (Modell: AC-11)
JUTAI Torbarriere (Modell: BR-110)
JUTAI Langstrecken-RFID-Lesegerät (Modell: PUHF-9)
Hochtemperatur-Schleifenspulen (Modell: JTHT-11)

Betriebsprozess

Einfahrtsprozess

Gleichzeitige Aktivierung der Schleifenspulen: Beide Schleifenspulen werden beim Einfahren des Autos aktiviert
UHF-Lesegerät-Aktivierung: LD-200/202 löst das UHF-Lesegerät am Eingang aus
Karten-ID-Lesung: Leser überträgt ID über Wiegand-Ausgang an die Steuerung
ID-Verifizierung und Toröffnung: Steuerung verifiziert ID und öffnet die Torbarriere
Fahrzeugeinfahrt: Barrierearm senkt sich automatisch ab, nachdem das Fahrzeug passiert hat
Sicherheitsgarantie: LD-100/102 bietet Sicherheits- und Anti-Quetsch-Funktionalität

Ausfahrtsprozess

UHF-Lesegerät-Aktivierung: LD-200/202 löst das interne UHF-Lesegerät aus
ID-Verifizierung und Toröffnung: Steuerung verifiziert ID und öffnet die Ausfahrtstorbarriere
Fahrzeugausfahrt: Barrierearm senkt sich automatisch ab, nachdem das Fahrzeug passiert hat
Sicherheitsmaßnahmen: LD-100/102 bietet Sicherheit während des Ausfahrtsprozesses

Richtungserkennung

Stellt sicher, dass der Doppelkanal-Schleifendetektor kein weiteres Signal auslöst, wenn das Auto ein weiteres UHF-Lesegerät passiert, und behält genaue Ein- und Ausfahrtsaufzeichnungen bei.
