LD-200 Zweikanal-Schleifendetektor mit 20-2000 µH Reichweite und 110-240 V AC Stromversorgung für Parkraummanagement

Herkunftsort	China
Markenname	JUTAI
Zertifizierung	CE
Modellnummer	LD-200
Dokumentieren	LD-200.202.pdf
Min Bestellmenge	1
Preis	negotiable
Verpackung Informationen	Karikatur
Lieferzeit	5 - 8 Arbeitstage
Zahlungsbedingungen	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Versorgungsmaterial-Fähigkeit	1000 Stück pro Monat

Produktdetails

Leistungsbedarf	110-240 VAC (48 bis 63 Hz)	Selbstdrehbereich	20 bis 2000.
Empfindlichkeit	16-Wege-Auswahlbar/ Höchste 0,010%Dl/L/Niedrigste 2,56%	Operation Temperatur	-40 ~ +70℃
Antwortzeiten	Anschalten 10-90 ms/Ausschalten 10-90 ms	Spezifikation	13.6 mal 8.6 mal 5.2
Hervorheben	Doppelkanal-Schleifdetektor , 20-2000uh Fahrzeugschleifendetektor , 110-240VAC Zweikanal-Schleifendetektor

Hinterlass eine Nachricht

Produkt-Beschreibung

LD-200 Zweikanal-Schleifendetektor mit Spulenausfallerkennung und schneller Fahrzeugerkennung

Produktübersicht

Doppelkanal-Fahrzeugschleifendetektor zur Fahrzeugzählung und Parkraumbewirtschaftung. Fortschrittliches Fahrzeugerkennungssystem für Parkraumbewirtschaftung und Zugangskontrollanwendungen, das bei 110-240VAC (48 bis 63Hz) arbeitet.

Hauptvorteile

Großer Erfassungsbereich und hohe Empfindlichkeit: Genaue Erkennung verschiedener Fahrzeuge mit einem breiten Erfassungsbereich von 15 bis 2000 µH
Automatische Reset-Funktion: Verbessert die Systemstabilität durch automatische Rücksetzung im Fehlerfall
Richtungserkennung: Präzise Aktivierung basierend auf der Bewegungsrichtung des Fahrzeugs
40000V Blitzschutz: Robuster Schutz sorgt für Langlebigkeit
Breiter Betriebsumgebung: Stabile Leistung von -40°C bis +70°C

Kernfunktionalität

Fahrzeugerkennung: Erkennt Fahrzeuge präzise mittels induktiver Sensortechnologie basierend auf Induktivitätsänderungen

Richtungserkennung: Identifiziert spezifische Fahrzeugbewegungsrichtungen für eine präzise Torsteuerung

Automatischer Reset: Eliminiert manuelle Eingriffe durch automatische Rücksetzung bei Fehlfunktionen

Relaisausgang: Liefert Relaisausgangssignale für Torsteuerung, Verkehrsmanagement und Fahrzeugzählung

Anwendungen

Verkehrsmanagementsysteme
Torautomatisierung
Parkraumbewirtschaftung
Zugangskontrollsysteme
Ampelsteuerung
Fahrzeugzählung und -analyse

Produktbilder

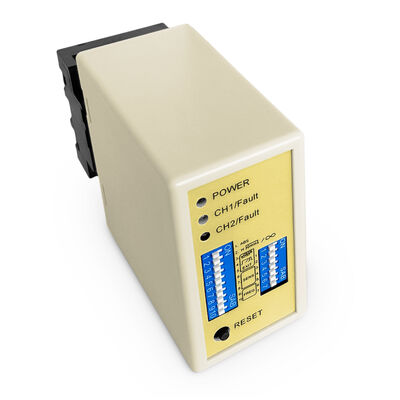

Doppelkanal-Parkplatz-Induktionsschleifendetektor

Schaltplan des Schleifendetektors

Empfindlichkeitswahlschalter

Anzeigen und Schalter

Power-LED (ROT): Leuchtet bei "Power ON"

CH1 Erkennungs-LED:

Dauerlicht: Fahrzeugerkennung
Langsames Blinken: Schleifenschluss oder unzureichende Windungen
Schnelles Blinken: Schleifenunterbrechung oder übermäßige Windungen

CH2 Erkennungs-LED:

Dauerlicht: Fahrzeugerkennung
Langsames Blinken: Schleifenschluss oder unzureichende Windungen
Schnelles Blinken: Schleifenunterbrechung oder übermäßige Windungen

Empfindlichkeitswahl

Empfindlichkeits- und Frequenzeinstellungen über 7- und 10-Wege-DIP-Schaltereinstellungen:

DIP-Schalter 6, 7, 8 steuern die CH1-Empfindlichkeit (0,8 bis 0,015)
DIP-Schalter 3, 4, 5 steuern die CH2-Empfindlichkeit (0,8 bis 0,015)

Kanal 1 Schleifenfunktionswahl

Einstellung von Sonderfunktionen

CH1 und CH2 Empfindlichkeitswahl

Frequenzeinstellung

Hinweis zur Reset-Taste: Der LD-200 muss jedes Mal zurückgesetzt werden, wenn eine Einstellung an den DIP-Schaltern geändert wird.

Installationsrichtlinien

Verwenden Sie ferromagnetische Drähte für die Induktionsspule (Gesamtlänge bis zu 500 Meter)
Größe der Schleifenschnitte: Rechteck 1,0-2,0 m Länge * 0,8-1,2 m Breite
Vermeiden Sie rechte Winkel an den Ecken
Halten Sie Produktstecker und -buchse während der Installation in vertikaler Richtung

Empfohlener Überblick über die Schleifeninstallation

Richtige Installationsausrichtung

Systemintegration

JUTAI LD200/202 Doppelkanal-Fahrzeugschleifendetektor-Serie mit Richtungserkennungsfunktion für Ein- und Ausfahrtsanwendungen mit einem Kanal.

Kompatible Komponenten

JUTAI Einzeltürsteuerung (Modell: AC-11)
JUTAI Schrankenanlage (Modell: BR-110)
JUTAI Langstrecken-RFID-Lesegerät (Modell: PUHF-9)
Hochtemperatur-Schleifenspulen (Modell: JTHT-11)

Betriebsprozess

Einfahrtsprozess

Gleichzeitige Aktivierung der Schleifenspulen: Beide Schleifenspulen werden beim Einfahren des Autos aktiviert
Aktivierung des UHF-Lesegeräts: LD-200/202 löst das UHF-Lesegerät am Eingang aus
Karten-ID-Lesung: Das Lesegerät überträgt die ID über den Wiegand-Ausgang an die Steuerung
ID-Verifizierung und Toröffnung: Die Steuerung verifiziert die ID und öffnet die Schrankenanlage
Fahrzeugeinfahrt: Der Schrankenarm senkt sich nach dem Passieren des Fahrzeugs automatisch ab
Sicherheitsgewährleistung: LD-100/102 bietet Sicherheits- und Anti-Quetsch-Funktionalität

Ausfahrtsprozess

Aktivierung des UHF-Lesegeräts: LD-200/202 löst das interne UHF-Lesegerät aus
ID-Verifizierung und Toröffnung: Die Steuerung verifiziert die ID und öffnet die Ausfahrtsschranke
Fahrzeugausfahrt: Der Schrankenarm senkt sich nach dem Passieren des Fahrzeugs automatisch ab
Sicherheitsmaßnahmen: LD-100/102 bietet Sicherheit während des Ausfahrtsprozesses

Richtungserkennung

Stellt sicher, dass der Doppelkanal-Schleifendetektor kein weiteres Signal auslöst, wenn ein Auto an einem anderen UHF-Lesegerät vorbeifährt, und behält genaue Ein- und Ausfahrtsaufzeichnungen bei.
