JUTAI CG15-8L12 8 Beam Grid Mini-Sicherheitssensor mit 12m Detektionsbereich und IP67-Schutz für Industrietüren

Die JUTAI CG15-8L12 ist eine platzsparende photoelektrische Sicherheitsbarriere für den Fabrik-Eingangssystem, die für Schnellrollentüren, Garagentüren, Kühlschranktüren, Abschnitttüren,Rollläden und Ladestützteure.

Es verwendet ein 8-strahl-Infrarot-Erkennungssystem in Kombination mit Kreuzerkennungstechnologie, um ein breiteres Schutznetz über die Tür zu bilden.Fußgänger oder ein anderes Hindernis unterbricht das Infrarotnetz, ändert der Empfänger sofort den Ausgangsstatus des Relais und sendet ein Sicherheitssignal an die Türsteuerung.

Der CG15-8L12 eignet sich besonders für Projekte, bei denen ein platzsparender Sicherheitssensor im Grid Mini-Stil benötigt wird.Es bietet eine alternative Lösung für Hersteller von Fabrik-Eingangssystemen und Systemintegratoren, die nach einem schlanken Profil suchen, langfristiger und wetterbeständiger Türschutzsensor.

Im Gegensatz zu einem einfachen Parallelstrahl-Fotokellensystem kombiniert die CG15-8L12 horizontale und kreuzende Infrarotstrahlen, um ein dichteres Schutzdetektionsnetz zu erzeugen.

Diese Konstruktion trägt dazu bei, die Blindenflächen zwischen einzelnen optischen Punkten zu reduzieren und die Objekterkennung über die Fabrik-Eingangssystemöffnung hinweg zu verbessern.

Der Sender und Empfänger unterstützen eine maximale Detektionsdistanz von bis zu 12 Metern, so dass der Sensor für breite Fabrik-Eingangssysteme, Lager-Eingänge und große Ladehafenöffnungen geeignet ist.

Das schlanke Aluminiumgehäuse kann innerhalb der Türgleise oder außen auf dem Türrahmen montiert werden.

Der Sensor unterstützt zwei Betriebsarten:

Normalmodus:
Jeder unterbrochene Infrarotstrahl ändert sofort die Sicherheitsleistung.

Verhinderungsmodus:
Festgelegte Hindernisse, die durch die Türschraube oder die Türstruktur verursacht werden, können während der Einrichtung verborgen werden, so dass der verbleibende Nachweisbereich weiterhin normal funktionieren kann.

Diese Funktion ist besonders nützlich, wenn der Lichtvorhang in einer Leitbahn des Fabrik-Eingangssystems installiert ist.

Das IP67-Gehäuse schützt die optischen und elektronischen Innenkomponenten vor Staub, Feuchtigkeit und Wasser.

Es eignet sich für Fabrik-Eingangssysteme, feuchte Lagerhallen, Kühllager-Eingänge und Anwendungen für den Zugang im Freien.

Das dünne Aluminiumprofil bietet mechanische Festigkeit, Korrosionsbeständigkeit und langfristige Stabilität in anspruchsvollen Industrieumgebungen.

Der Empfänger stellt NO-, NC- und COM-Relaiskontakte bereit, die eine einfache Verbindung mit:

• Schnellrollen-Türsteuerungen
• Geräte zur Steuerung von Garagentoren
• mit einer Leistung von mehr als 1000 W
• PLC-Systeme
• Zugangskontrollgeräte
• Sicherheitsrelaischaltkreise

Technische Spezifikation

Die fotoelektrische Sicherheitsschranke besteht aus einem Infrarot-Sender und einem Empfänger, die auf gegenüberliegenden Seiten der Türöffnung montiert sind.

Der Sender sendet mehrere Infrarotstrahlen in Richtung des Empfängers.Grid-artige Schutzflächen bilden.

Wenn alle Strahlen korrekt empfangen werden, bleibt das Relais in seinem normalen Betriebszustand.

Wenn ein Gabelstapler, ein Fahrzeug, ein Fußgänger oder ein Gegenstand das Detektionsnetz unterbricht, ändert der Empfänger den Relais-Ausgang und sendet ein Signal an die Steuerung des Fabrik-Eingangssystems.Die Steuerung kann dann stoppen, die Tür wieder zu öffnen oder zu verhindern, dass sie sich schließt, je nach der programmierten Türlogik.

Im Normalmodus erzeugt die Unterbrechung eines aktiven Infrarotstrahls ein Ausgangssignal.

Dieser Modus wird für die Installation von Außentüren und für Anwendungen empfohlen, bei denen der gesamte Sensorbereich aktiv bleiben muss.

Zu den typischen Anwendungen gehören:

• Hochgeschwindigkeits-PVC-Tore
• Garagentüren
• Teile von Obertüren
• Schleudertüren
• Einfahrten zu Lagerhallen
• Schleppdose

Der Verschleierungsmodus ist für:Die Situation, in der sich der Türkörper senkt und Infrarotstrahlen von oben nach unten blockiert, gilt als normaler Modus und löst das Relais nicht aus.■ Wenn ein Gegenstand eine andere Infrarotstrahlung als die durch die Tür blockierte blockiert, wird die Sicherheitsfunktion gegen Schlag ausgelöst, um die Tür zu öffnen.

Erkennt Gabelstapler, Fahrzeuge, Fußgänger und Güter vor oder während des Türschließens und hilft dem Türsteuerungsteam, die Tür zu stoppen oder wieder zu öffnen.

Bietet zusätzliche Türsicherheitserkennung für Wohn-, Gewerbe- und unterirdische Garagentürsysteme.

Das IP67-Aluminiumgehäuse eignet sich für feuchte, kalte und kondensationsanfällige Umgebungen, die üblicherweise in Kühllagern vorkommen.

Bietet ein schützendes Infrarot-Erkennungsnetz rund um Logistik-Ladebereiche und Lager-Docking-Eingänge.

Kann entlang des Türrahmens oder der Führungsschiene installiert werden, um den Schließbereich von Obertüren zu überwachen.

Bietet Objekterkennung für industrielle und kommerzielle Rollerläden.

• Raumeffizienter Gitter-Mini-Style-Fabrik-Eingangssystem-Sensor
• Infrarot-Gitter mit 8-strahliger Kreuzerkennung
• Bis zu 12 m Fernerkennung
• 1500 mm schlankes Aluminiumprofil
• Normaler und Verborgener Betriebsmodus
• mit einer Breite von nicht mehr als 15 mm,
• IP67 Staub- und Wasserdichte Konstruktion
• NO, NC und COM Relais-Ausgabe
• Schnelle 30 ms Erkennungsantwort
• geeignet für Fahrzeuge, Gabelstapler und Fußgängerdetektion
• Einfache Integration mit Fabrik-Eingangssystem-Steuerungen
• OEM- und ODM-Anpassung verfügbar

Der CG15-8L12 ist für Anschlusssystemprojekte ausgelegt, bei denen normalerweise platzsparende Netzsensoren oder Mini-photoelektrische Sicherheitsbarrieren verwendet werden.

Sein schlankes Profil, die Erkennung des Schnittstrahls, die Verhüllungsfunktion und die Relaisleistung machen es für Ersatzprojekte geeignet.neue Türenproduktion und kundenspezifische Fabrik-Eingangssysteme Sicherheitssysteme.

Die Kompatibilität mit einem vorhandenen Steuergerät, die Kabeldefinition, die Ausgangslogik und die Montageabmessungen sollten vor dem Austausch einer anderen Marke oder eines anderen Modells bestätigt werden.

Der Sender und der Empfänger werden senkrecht auf entgegengesetzten Seiten der Türöffnung montiert.

Stellen Sie sicher:

• Beide Profile sind in gleicher Höhe installiert.
• Die optischen Oberflächen sind zueinander gerichtet.
• Die Profile sind parallel und nicht verdreht.
• Die Montageoberfläche ist steif und schwingungsbeständig.
• Strom- und Signalkabel sind von Motor- und Wechselrichterkabeln getrennt.
• Die Relais-Ausgangslogik wird vor der Verbindung zur Türsteuerung bestätigt.
• Der Verschleierungsmodus wird erst eingerichtet, wenn der Sensor richtig ausgerichtet ist.
• Der gesamte Nachweisbereich wird vor der Inbetriebnahme der Tür geprüft.

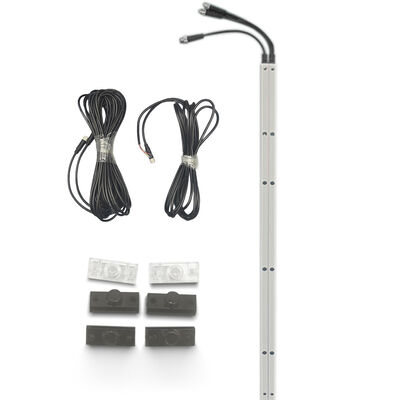

• 1 × Infrarot-Sender
• 1 × Infrarotempfänger
• Verbindungskabel
• Anbau von Zubehör
• Installationsanleitung
