CG15-8L12 Industrieschiebetür-Sicherheitslichtschranke mit 8-strahligem Infrarot-Detektionssystem, 12m Reichweite & IP67 Schutz für Schnelllauftore

Die JUTAI CG15-8L12 ist eine kompakte optoelektronische Sicherheitsschranke für Schnelltüren, Garagentüren, Kühlschranktüren, Abschnitttüren,Rollläden und Ladestützteure.

Es verwendet ein 8-strahl-Infrarot-Erkennungssystem in Kombination mit Kreuzerkennungstechnologie, um ein breiteres Schutznetz über die Tür zu bilden.Fußgänger oder ein anderes Hindernis unterbricht das Infrarotnetz, ändert der Empfänger sofort den Ausgangsstatus des Relais und sendet ein Sicherheitssignal an die Türsteuerung.

Der CG15-8L12 eignet sich besonders für Projekte, bei denen ein kompakter Sicherheitssensor im Grid Mini-Stil benötigt wird.Es bietet eine alternative Lösung für Hersteller von Türen in Produktionsanlagen und Systemintegratoren, die ein schlankes Profil suchen, langfristiger und wetterbeständiger Türschutzsensor.

Im Gegensatz zu einem einfachen Parallelstrahl-Fotokellensystem kombiniert die CG15-8L12 horizontale und kreuzende Infrarotstrahlen, um ein dichteres Schutzdetektionsnetz zu erzeugen.

Dieses Design trägt dazu bei, die Blindenflächen zwischen einzelnen optischen Punkten zu reduzieren und die Präsenzerkennung über die Türöffnung der Produktionsstätte zu verbessern.

Der Sender und Empfänger unterstützen eine maximale Detektionsdistanz von bis zu 12 Metern, wodurch der Sensor für breite Türen der Produktionsstätte geeignet ist.Einfahrten von Lagerhallen und große Ladehafenöffnungen.

Das schlanke Aluminiumgehäuse kann innerhalb der Türgleise oder außen auf dem Türrahmen montiert werden.

Der Sensor unterstützt zwei Betriebsarten:

Normalmodus:
Jeder unterbrochene Infrarotstrahl ändert sofort die Sicherheitsleistung.

Verhinderungsmodus:
Festgelegte Hindernisse, die durch die Türschraube oder die Türstruktur verursacht werden, können während der Einrichtung verborgen werden, so dass der verbleibende Nachweisbereich weiterhin normal funktionieren kann.

Diese Funktion ist besonders nützlich, wenn der Lichtvorhang in einer Türleiter einer Produktionsstätte installiert ist.

Das IP67-Gehäuse schützt die optischen und elektronischen Innenkomponenten vor Staub, Feuchtigkeit und Wasser.

Es eignet sich für die Türen von Produktionsstätten, feuchten Lagerhallen, Kühllager-Eingänge und Anwendungen für den Zugang im Freien.

Das dünne Aluminiumprofil bietet mechanische Festigkeit, Korrosionsbeständigkeit und langfristige Stabilität in anspruchsvollen Industrieumgebungen.

Der Empfänger stellt NO-, NC- und COM-Relaiskontakte bereit, die eine einfache Verbindung mit:

• Schnellrollen-Türsteuerungen
• Geräte zur Steuerung von Garagentoren
• mit einer Leistung von mehr als 1000 W
• PLC-Systeme
• Zugangskontrollgeräte
• Sicherheitsrelaischaltkreise

Die optoelektronische Sicherheitsschranke besteht aus einem Infrarot-Sender und einem Empfänger, die auf gegenüberliegenden Seiten der Türöffnung installiert sind.

Der Sender sendet mehrere Infrarotstrahlen in Richtung des Empfängers.Grid-artige Schutzflächen bilden.

Wenn alle Strahlen korrekt empfangen werden, bleibt das Relais in seinem normalen Betriebszustand.

Wenn ein Gabelstapler, ein Fahrzeug, ein Fußgänger oder ein Gegenstand das Detektionsnetz unterbricht, ändert der Empfänger die Relaisleistung und sendet ein Signal an die Türsteuerung der Produktionsstätte.Die Steuerung kann dann stoppen, die Tür wieder zu öffnen oder zu verhindern, dass sie sich schließt, je nach der programmierten Türlogik.

Im Normalmodus erzeugt die Unterbrechung eines aktiven Infrarotstrahls ein Ausgangssignal.

Dieser Modus wird für die Installation von Außentüren und für Anwendungen empfohlen, bei denen der gesamte Sensorbereich aktiv bleiben muss.

Zu den typischen Anwendungen gehören:

• Hochgeschwindigkeits-PVC-Tore
• Garagentüren
• Teile von Obertüren
• Schleudertüren
• Einfahrten zu Lagerhallen
• Schleppdose

Der Verschleierungsmodus ist für:Die Situation, in der sich der Türkörper senkt und Infrarotstrahlen von oben nach unten blockiert, gilt als normaler Modus und löst das Relais nicht aus.■ Wenn ein Gegenstand eine andere Infrarotstrahlung als die durch die Tür blockierte blockiert, wird die Sicherheitsfunktion gegen Schlag ausgelöst, um die Tür zu öffnen.

Erkennt Gabelstapler, Fahrzeuge, Fußgänger und Güter vor oder während des Türschließens und hilft dem Türsteuerungsteam, die Tür zu stoppen oder wieder zu öffnen.

Bietet zusätzliche Türsicherheitserkennung für Wohn-, Gewerbe- und unterirdische Garagentürsysteme.

Das IP67-Aluminiumgehäuse eignet sich für feuchte, kalte und kondensationsanfällige Umgebungen, die üblicherweise in Kühllagern vorkommen.

Bietet ein schützendes Infrarot-Erkennungsnetz rund um Logistik-Ladebereiche und Lager-Docking-Eingänge.

Kann entlang des Türrahmens oder der Führungsschiene installiert werden, um den Schließbereich von Obertüren zu überwachen.

Bietet Präsenzerkennung für industrielle und kommerzielle Rollerläden.

• Compact Grid Mini-Style Produktionsstätte Tür Sensor
• Infrarot-Gitter mit 8-strahliger Kreuzerkennung
• Bis zu 12 m Fernerkennung
• 1500 mm schlankes Aluminiumprofil
• Normaler und Verborgener Betriebsmodus
• mit einer Breite von nicht mehr als 15 mm,
• IP67 Staub- und Wasserdichte Konstruktion
• NO, NC und COM Relais-Ausgabe
• Schnelle 30 ms Erkennungsantwort
• geeignet für Fahrzeuge, Gabelstapler und Fußgängerdetektion
• Einfache Integration mit Türsteuerungen der Produktionsstätte
• OEM- und ODM-Anpassung verfügbar

Der CG15-8L12 ist für Fertigungsanlagen-Türprojekte konzipiert, bei denen normalerweise kompakte Gitter- oder Mini-optoelektronische Sicherheitsbarrieresensoren verwendet werden.

Sein schlankes Profil, die Schnittstelle der optischen Erkennung, die Verhüllungsfunktion und die Relaisleistung machen es für Ersatzprojekte geeignet.neue Türenproduktion und maßgeschneiderte Produktionsstätten Türsicherheitssysteme.

Die Kompatibilität mit einem vorhandenen Steuergerät, die Kabeldefinition, die Ausgangslogik und die Montageabmessungen sollten vor dem Austausch einer anderen Marke oder eines anderen Modells bestätigt werden.

Der Sender und der Empfänger werden senkrecht auf entgegengesetzten Seiten der Türöffnung montiert.

Stellen Sie sicher:

• Beide Profile sind in gleicher Höhe installiert.
• Die optischen Oberflächen sind zueinander gerichtet.
• Die Profile sind parallel und nicht verdreht.
• Die Montageoberfläche ist steif und schwingungsbeständig.
• Strom- und Signalkabel sind von Motor- und Wechselrichterkabeln getrennt.
• Die Relais-Ausgangslogik wird vor der Verbindung zur Türsteuerung bestätigt.
• Der Verschleierungsmodus wird erst eingerichtet, wenn der Sensor richtig ausgerichtet ist.
• Der gesamte Nachweisbereich wird vor der Inbetriebnahme der Tür geprüft.

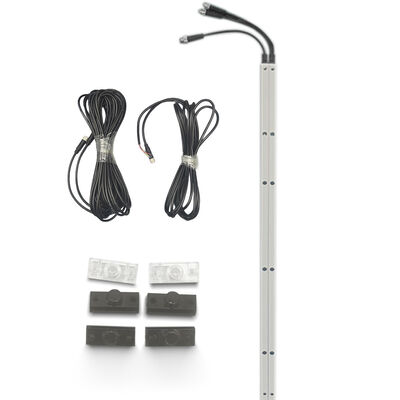

• 1 × Infrarot-Sender
• 1 × Infrarotempfänger
• Verbindungskabel
• Anbau von Zubehör
• Installationsanleitung
