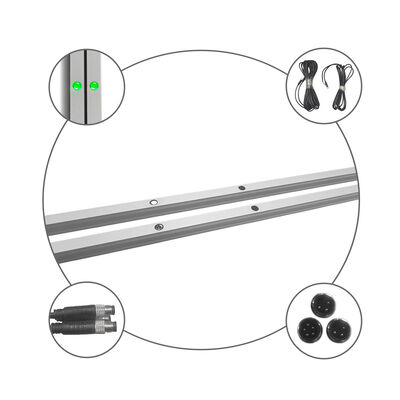

CG15-8L12 Industriedurchenschutz-Lichtvorhang mit 12m Detektionsbereich, 8-Bühnen-Infrarotnetz und IP67-Schutz

Der JUTAI CG15-8L12 ist ein kompakter Fotoelektrischer Sicherheitslichtvorhang für Lagerportal, der für schnell wirkende Industrietüren, Garagentüren, Kühllagertüren, Sektionstüren,Rollläden und Ladestützteure.

Es verwendet ein 8-strahl-Infrarot-Erkennungssystem in Kombination mit Kreuzerkennungstechnologie, um ein breiteres Schutznetz über die Tür zu bilden.Fußgänger oder ein anderes Hindernis unterbricht das Infrarotnetz, ändert der Empfänger sofort den Ausgangsstatus des Relais und sendet ein Sicherheitssignal an die Türsteuerung.

Der CG15-8L12 eignet sich besonders für Projekte, bei denen ein kompakter Sicherheitssensor im Grid Mini-Stil benötigt wird.Es bietet eine alternative Lösung für Hersteller von Lagerportalen und Systemintegratoren, die ein schlankes Profil suchen., langfristiger und wetterbeständiger Türschutzsensor.

Im Gegensatz zu einem einfachen Parallelstrahl-Fotokellensystem kombiniert die CG15-8L12 horizontale und kreuzende Infrarotstrahlen, um ein dichteres Schutzdetektionsnetz zu erzeugen.

Dieses Design trägt dazu bei, die Blindenflächen zwischen einzelnen optischen Punkten zu reduzieren und die Erkennung von Hindernissen über die Lagerportalöffnung hinweg zu verbessern.

Der Sender und der Empfänger unterstützen eine maximale Detektionsdistanz von bis zu 12 Metern, wodurch der Sensor für breite Lagerportale, Lagereingänge und große Ladehafenöffnungen geeignet ist.

Das schlanke Aluminiumgehäuse kann innerhalb der Türgleise oder außen auf dem Türrahmen montiert werden.

Der Sensor unterstützt zwei Betriebsarten:

Normalmodus:Jeder unterbrochene Infrarotstrahl ändert sofort die Sicherheitsleistung.

Verhinderungsmodus:Festgelegte Hindernisse, die durch die Türschraube oder die Türstruktur verursacht werden, können während der Einrichtung verborgen werden, so dass der verbleibende Nachweisbereich weiterhin normal funktionieren kann.

Diese Funktion ist besonders nützlich, wenn der Lichtvorhang in einer Lagerportalleitbahn eingebaut wird.

Das IP67-Gehäuse schützt die optischen und elektronischen Innenkomponenten vor Staub, Feuchtigkeit und Wasser.

Es eignet sich für Lagerportalen, feuchte Lager, Kühllager-Eingänge und Anwendungen für den Zugang im Freien.

Das dünne Aluminiumprofil bietet mechanische Festigkeit, Korrosionsbeständigkeit und langfristige Stabilität in anspruchsvollen Industrieumgebungen.

Der Empfänger stellt NO-, NC- und COM-Relaiskontakte bereit, die eine einfache Verbindung mit:

• Schnellwirkende Industrietürsteuerungen
• Geräte zur Steuerung von Garagentoren
• mit einer Leistung von mehr als 1000 W
• PLC-Systeme
• Zugangskontrollgeräte
• Sicherheitsrelaischaltkreise

Der Lichtvorhang besteht aus einem Infrarot-Sender und einem Empfänger, die auf gegenüberliegenden Seiten der Türöffnung montiert sind.

Der Sender sendet mehrere Infrarotstrahlen in Richtung des Empfängers.Grid-artige Schutzflächen bilden.

Wenn alle Strahlen korrekt empfangen werden, bleibt das Relais in seinem normalen Betriebszustand.

Wenn ein Gabelstapler, ein Fahrzeug, ein Fußgänger oder ein Objekt das Detektionsnetz unterbricht, ändert der Empfänger den Relais-Ausgang und sendet ein Signal an den Lagerportalcontroller.,die Tür wieder zu öffnen oder zu verhindern, dass sie sich schließt, abhängig von der programmierten Türlogik.

Im Normalmodus erzeugt die Unterbrechung eines aktiven Infrarotstrahls ein Ausgangssignal.

Dieser Modus wird für die Installation von Außentüren und für Anwendungen empfohlen, bei denen der gesamte Sensorbereich aktiv bleiben muss.

Zu den typischen Anwendungen gehören:

• Hochgeschwindigkeits-PVC-Tore
• Garagentüren
• Teile von Obertüren
• Schleudertüren
• Einfahrten zu Lagerhallen
• Schleppdose

Der Verschleierungsmodus ist für:Die Situation, in der sich der Türkörper senkt und Infrarotstrahlen von oben nach unten blockiert, gilt als normaler Modus und löst das Relais nicht aus.■ Wenn ein Gegenstand eine andere Infrarotstrahlung als die durch die Tür blockierte blockiert, wird die Sicherheitsfunktion gegen Schlag ausgelöst, um die Tür zu öffnen.

Erkennt Gabelstapler, Fahrzeuge, Fußgänger und Güter vor oder während des Türschließens und hilft dem Türsteuerungsteam, die Tür zu stoppen oder wieder zu öffnen.

Bietet zusätzliche Türsicherheitserkennung für Wohn-, Gewerbe- und unterirdische Garagentürsysteme.

Das IP67-Aluminiumgehäuse eignet sich für feuchte, kalte und kondensationsanfällige Umgebungen, die üblicherweise in Kühllagern vorkommen.

Bietet ein schützendes Infrarot-Erkennungsnetz rund um Logistik-Ladebereiche und Lager-Docking-Eingänge.

Kann entlang des Türrahmens oder der Führungsschiene installiert werden, um den Schließbereich von Obertüren zu überwachen.

Bietet eine Hinderniserkennung für industrielle und kommerzielle Rollerläden.

• Compact Grid Mini-Stil Lagerportalsensor
• Infrarot-Gitter mit 8-strahliger Kreuzerkennung
• Bis zu 12 m Fernerkennung
• 1500 mm schlankes Aluminiumprofil
• Normaler und Verborgener Betriebsmodus
• mit einer Breite von nicht mehr als 15 mm,
• IP67 Staub- und Wasserdichte Konstruktion
• NO, NC und COM Relais-Ausgabe
• Schnelle 30 ms Erkennungsantwort
• geeignet für Fahrzeuge, Gabelstapler und Fußgängerdetektion
• Einfache Integration mit Lagerportalcontrollern
• OEM- und ODM-Anpassung verfügbar

Der CG15-8L12 ist für Lagerportalprojekte konzipiert, bei denen normalerweise kompakte Gitter- oder Mini-Fotoelektrische Sicherheitslichtvorhangsensoren verwendet werden.

Sein schlankes Profil, die Kreuzung des Detektionsstrahls, die Verhinderungsfunktion und die Relaisleistung machen es für Ersatzprojekte, die Produktion neuer Türen und maßgeschneiderte Sicherheitssysteme für Lagerportals geeignet.

Die Kompatibilität mit einem vorhandenen Steuergerät, die Kabeldefinition, die Ausgangslogik und die Montageabmessungen sollten vor dem Austausch einer anderen Marke oder eines anderen Modells bestätigt werden.

Der Sender und der Empfänger werden senkrecht auf entgegengesetzten Seiten der Türöffnung montiert.

Stellen Sie sicher:

• Beide Profile sind in gleicher Höhe installiert.
• Die optischen Oberflächen sind zueinander gerichtet.
• Die Profile sind parallel und nicht verdreht.
• Die Montageoberfläche ist steif und schwingungsbeständig.
• Strom- und Signalkabel sind von Motor- und Wechselrichterkabeln getrennt.
• Die Relais-Ausgangslogik wird vor der Verbindung zur Türsteuerung bestätigt.
• Der Verschleierungsmodus wird erst eingerichtet, wenn der Sensor richtig ausgerichtet ist.
• Der gesamte Nachweisbereich wird vor der Inbetriebnahme der Tür geprüft.

• 1 × Infrarot-Sender
• 1 × Infrarotempfänger
• Verbindungskabel
• Anbau von Zubehör
• Installationsanleitung
