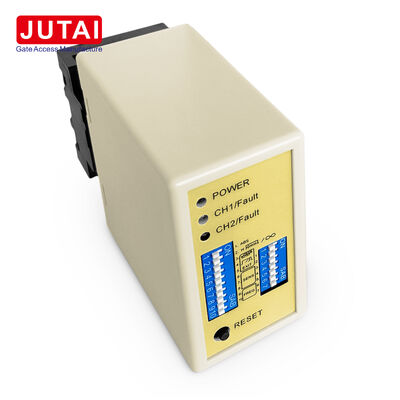

LD-200 Zweikanal-Parkschleifendetektor mit Richtungserkennung, Anwesenheits- und Impulsrelaisausgängen

Der LD-200 kombiniert zwei Parkschleifeingänge mit konfigurierbarer Relaislogik für Präsenz-, Puls- und Fahrzeugsteuerungsanwendungen.Dieser Detektor ist für Barriere-Tore und Parkkontrollschränke ausgelegt, bei denen CH1 und CH2 durch eine einzige Vorrichtung mit unterschiedlichem Ausgangsverhalten basierend auf der Spurfolge überwacht werden müssen..

Die Relaiskonfiguration ist eine wichtige Stärke dieses Produkts. Im unabhängigen Modus funktionieren beide Kanäle als separate Fahrzeug-Präsenz-Detektoren.das entsprechende Relais erzeugt Ausgang, wenn Fahrzeuge Schleifen betreten oder verlassenIm Richtungsmodus verwendet der Detektor die Aktivierungssequenz von CH1 und CH2, um die Fahrtrichtung zu bestimmen und programmierte Relaisreaktionen zu erzeugen.

Dies macht den LD-200 ideal für Installateure, die einen Dual-Channel-Detektor benötigen, um mehrere Parkfunktionen abzudecken, anstatt verschiedene Detektoren für verschiedene Spurentwürfe auszuwählen.

• Antrag auf Eröffnung der Barriere
• Überwachung der Fahrzeugpräsenz
• Bestätigung der Passage
• Eintritts-/Ausfahrtsrichtung Logik
• Zwei-Zonen-Erkennung
• Erzeugung von Fahrzeugstromsignalen

Für die Richtungserkennung werden zwei separate Schleifen mit dem Fahrzeugweg ausgerichtet und etwa 1 Meter voneinander entfernt.Installateure sollten beide Schleifen separat überprüfen, wählen Sie die geeignete Empfindlichkeit und wählen Sie andere Frequenzeinstellungen, wenn nahegelegene Schleifen Störungen verursachen.

• Leistungs-LED (Rot):Leuchten, um "Anschalten" anzuzeigen
• CH1-Erkennungs-LED:
  • Steady On: Fahrzeugerkennung
  • Langsames Blinken: Kurzschluss der Schleife oder unzureichende Drehungen
  • Schnelle Blinken: Schleiföffnung oder übermäßige Drehungen
• CH2-Erkennungs-LED:
  • Steady On: Fahrzeugerkennung
  • Langsames Blinken: Kurzschluss der Schleife oder unzureichende Drehungen
  • Schnelle Blinken: Schleiföffnung oder übermäßige Drehungen

Empfindlichkeit und Frequenzanpassung werden durch 7-Wege- und 10-Wege-Dip-Schalter eingestellt:

• 8 verschiedene Empfindlichkeitseinstellungen sind über die Dip-Switch-Konfiguration verfügbar
• Dip-Schalter 6, 7 und 8 regeln die CH1-Empfindlichkeit (0,8 bis 0,015)
• Dip-Schalter 3, 4 und 5 steuern die CH2-Empfindlichkeit (0,8 bis 0,015)

Schalter 1 (S1) - Auswahl der Kanal-1-Schleiffunktion:

• DIP 1 und DIP 2: Besondere Sensibilitätserhöhung für beide Anhänger (beide Kanäle)
• D3, D4, D5 und Schalter 2 D1, D2: Spezielle Funktionen (Modus 1, 2, 3 Richtungserkennung, Modus 4, 5, 6 Normalmodus)
• D6 & D7 & D8 und Schalter 2 D3 & D4 & D5: CH1- und CH2-Empfindlichkeitswahl (acht Stufen)
• D9 & D10 und Switch2 D6, D7: Frequenzwahl (20 K bis 100 KHz)

• Die Schnittgröße der Spule sollte rechteckig sein: Länge 1,0 bis 2,0 m, Breite 0,8 bis 1,2 m
• Vermeiden Sie möglichst rechte Winkel an Ecken
• Verwendung ferromagnetischer Drähte für die Induktionsspule, Gesamtlänge bis zu 500 m
• Halten Sie während der Montage die Steckdose und die Steckdose vertikal

Die JUTAI LD200/202 Doppelkanal-Fahrzeugschleifensensorreihe mit Richtungserkennungsfunktion ist ideal für Ein- und Ausstiegsszenarien mit einem einzigen Kanal geeignet, wenn sie mit

• JUTAI Ein-Tür-Steuergerät (Modell: AC-11)
• Jutai-Torbarriere (Modell: BR-110)
• JUTAI RFID-Leser mit langer Reichweite (Modell: PUHF-9)
• Hochtemperaturbeständige Schleifenrollen (Modell: JTHT-11)

Richtungserkennung:Die Fahrtrichtungserkennungsfunktion stellt sicher, dass der Doppelkanal-Schleifmelder das Signal nicht erneut auslöst, wenn das Fahrzeug an einem anderen UHF-Lesegerät vorbeizieht.Erfassung nur von Eingangs- oder Ausstiegsdatensätzen im System.

Der JUTAI LD-200/202 Double-Channel-Loop-Detektor kann auch als zwei unabhängige Einzelkanal-Loop-Detektoren funktionieren, die für Standard-Parkplätze mit einem Ein- und einem Ausgang geeignet sind.Diese Konfiguration bietet Kosteneinsparungen, da die Hardwarekosten für die Verwendung separater Detektoren für jede Funktion reduziert werden.
