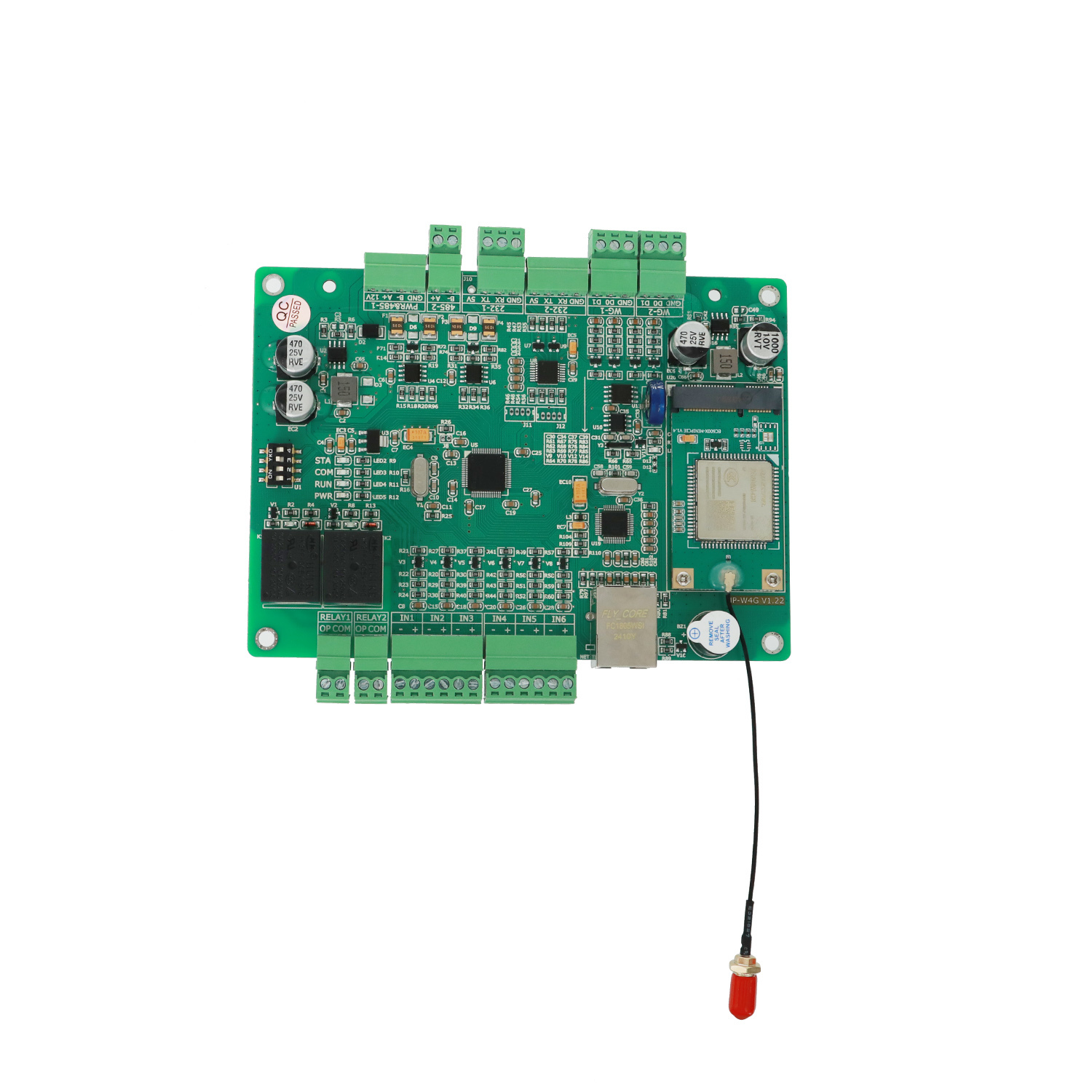

W4G 4G LTE & Ethernet Dual Network Parking Controller mit automatischem Ausfallübergang
| Place of Origin | China |
|---|---|
| Markenname | JUTAI |
| Model Number | W4G |
| Dokumentieren | W4G.pdf |
| Minimum Order Quantity | 1 |
| Preis | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Produktdetails
| Kernprozessor | ARM Cortex-M3-Hochgeschwindigkeitsprozessor, auf dem ein eingebettetes Echtzeit-Betriebssystem ausge | Betriebsspannung | DC 12 V (mit Verpolungsschutz) |
|---|---|---|---|
| Betriebstemperatur | -40°C bis +85°C | Netzwerkkommunikation | Dual-Modus: 4G LTE (integriertes Modul) und Ethernet (10/100M adaptiv) |
| Netzwerkredundanzlogik | Auto-Failover: Ethernet-Priorität -> Bei Ethernet-Ausfall auf 4G umschalten -> Bei Wiederherst | Uplink-/Downlink-Geschwindigkeit | Ethernet: bis zu 300 KB/s; 4G: bis zu 100 KB/s (netzwerkabhängig) |
| Relaisausgang | 2 Kanäle, isolierter Trockenkontakt, Belastbarkeit: 250 VAC/10 A oder 30 VDC/10 A | Digitaler Eingang (IO) | 6 Kanäle, nicht isoliert, zulässiger Spannungsbereich: 0–5 V |
| Serielle Schnittstellen | 2 x RS232, 2 x RS485 (Baudrate: 4800-115200bps, mit Schutz) | Wiegand-Schnittstelle | 2 Kanäle, unterstützt Wiegand 26/34 adaptiv |
| Unterstützte Kameraprotokolle | Direkter Foto-Push über Ethernet (Zhixin, Zhenshi); Kennzeichendaten über RS485 (Zhixin, Zhenshi, Qi | Bordfunktionen | Echtzeituhr (RTC) mit Batteriesicherung, Offline-Datenspeicher mit großer Kapazität, ETC-Leseprotoko |
| Entwicklungsmodus | Cloud Docking (empfohlen, über MQTT SDK) und lokale Nutzung (als lokaler Hardware-Controller) | Physikalische Abmessungen (L*B*H) | 145 mm * 105 mm * 15 mm |
| SIM-Kartentyp | MicroSIM (1,8 V/3,3 V adaptiv) | Fernverwaltung | Unterstützt Over-The-Air (OTA) Firmware- und Dateiaktualisierungen |
| Hervorheben | W4G Parkspeicher,Dual-Network-Parkkontrollen,Ethernet-Parksteuergerät |
||
Produkt-Beschreibung
W4G 4G LTE & Ethernet Dual Network Parking Controller mit automatischem Ausfallübergang
Der JUTAI W4G-Series-Controller ist ein intelligentes Kerngerät in industrieller Qualität, das für intelligente Park- und Zugangskontrollsysteme entwickelt wurde.Es löst traditionelle Systeme, die sich auf physische Leitungen stützen, durch die Integration von 4G LTE und Ethernet Dual-Network-Redundanz, mit automatischem Failover und nahtloser Konnektivität, ausgestattet mit einem schnellen ARM Cortex-M3-Prozessor, reichhaltigen Schnittstellen und Offline-Betriebsmöglichkeiten,Es dient als zuverlässiger "Zentralknotenpunkt" für die Kommunikation zwischen Cloud-Plattformen, Vor-Ort-Geräte (Kameras, Barrieren, Detektoren) und Peripheriegeräte, die den 24/7 stabilen Betrieb von Parkplätzen, geschlossenen Gemeinden und industriellen Zugangsszenarien gewährleisten.
Kerntechnische Parameter
| Kategorie | Schlüsselparameter | Spezifikation |
|---|---|---|
| Energie und Umwelt | Betriebsspannung | DC12V (mit Rückschaltschutz) |
| Betriebsstrom | 2A MAX (Sofortstrom während der 4G-Datenübertragung) | |
| Betriebstemperatur | -40°C ~ +85°C (relative Luftfeuchtigkeit < 80%, keine Frost) | |
| Abmessungen (L × W × H) | 145 mm × 105 mm × 15 mm | |
| Montageöffnungsabstand | 135 mm × 95 mm | |
| Kommunikation in zwei Netzwerken | Primärnetz | 4G LTE (Eingebettetes Modul, unterstützt MicroSIM-Karte, 1,8/3,3V Spannungsadaptiv) |
| Sicherungsnetzwerk/vorzugsweise bevorzugtes Netzwerk | Ethernet (10/100M adaptiv, isoliert, unterstützt keine automatische Polaritätsumkehrung) | |
| Datenrate | Ethernet: maximal 300 Kb/s; 4G: maximal 100 Kb/s (je nach Netzwerkbedingungen) | |
| Netzwerklogik | Automatischer Wechsel und Rückfall: Prioritäre Nutzung von Ethernet, automatischer Wechsel auf 4G bei Ausfall, Wiederaufnahme nach der Wiederherstellung | |
| Unterstützte Protokolle | MQTT (Cloud Docking), TCP/IP, ETC-Leserprotokoll, Druckersteuerungsprotokoll | |
| Steuerung und Schnittstellen | Relais-Ausgang | 2 Kanäle (isolierter normaler Kontakt), Lastkapazität: 250VAC 10A / 30VDC 10A |
| IO-Eingabe | 6 Kanäle (nicht isoliert, zulässiger Spannungsbereich 0-5V) | |
| Serielle Schnittstellen | 2x RS232, 2x RS485 (Baudrate 4800-115200bps, mit ESD und Pulsschutz) | |
| Zugriffssteuerungsschnittstelle | 2x Wiegand-Schnittstellen (Wiegand 26/34 adaptiv) | |
| Integration und Speicherung | Kompatible Kameras | Ethernet: Zhixin, Zhenshi (Foto-Push); RS485: Zhixin, Zhenshi, Qianyi (Daten der Kennzeichen) |
| An Bord befindliche Merkmale | RTC (Echtzeit-Uhr mit Stromausfall-Backup), Offline-Datenspeicher mit großer Kapazität, LCD-Treiber | |
| Entwicklungsarten | Cloud-Docking (empfohlen, MQTT + SDK); lokale Nutzung (PC-Software-Steuerung) | |
| Fernmanagement | Unterstützung für Upgrades | Firmware- und Dateiaktualisierungen über das Netzwerk |
Hauptanwendungen
1Dual-Network Redundancy und automatischer Failover
- Keine Ausfallzeit des Netzwerks:Wenn physikalische Leitungen beschädigt sind oder Ethernet ausfällt, wechselt es sofort auf 4G, um den kontinuierlichen Betrieb des Systems zu gewährleisten.
- Kostenoptimierung:Wird das Netzwerk wiederhergestellt, kehrt es auf Ethernet zurück, wodurch der 4G-Datenverbrauch und die Betriebskosten minimiert werden.
- Garantie für ein stabiles Signal:Das 4G-Modul unterstützt die Abdeckung des Mobilfunknetzes und sorgt für einen normalen Betrieb, solange das Mobilfunksignal verfügbar ist.
2. Umfassender Device-Integration Hub
- Integration der Kamera:Verbindet sich direkt mit Mainstream-LPR-Kameras über Ethernet (empfängt Foto-Pushes) oder RS485 (erhält Nummernschilddaten), wodurch die Notwendigkeit zusätzlicher Konverter beseitigt wird.
- Peripherische Steuerung:Steuert Barrieren, Lichter und Drucker über Relais; liest Fahrzeugpräsenz von Loop-Detektoren über IO-Eingänge; verbindet Kartenleser über Wiegand-Schnittstellen.
- Erweiterte Kompatibilität:Unterstützt ETC-Leser-Parsing-Protokolle und LCD-Display-Steuerung und passt sich den unterschiedlichen Funktionsanforderungen des Parkplatzes an.
3Offline-Betrieb und Datenintegrität
- Selbständige Arbeitsfähigkeit:Eingebettete RTC und Großspeicher ermöglichen den normalen Betrieb mit vorgespeicherten Whitelists und Konfigurationen auch ohne Netzwerkverbindung.
- Offline-Datenspeicherung:Speichert Nummernschild-Erkennungsdatensätze, Zugriffsprotokolle und Bilder lokal mit bis zu 64 kleinen Bildspeicherkapazitäten.
- Automatische Synchronisation:Uploads alle Offline-Daten und Bilder in die Cloud unmittelbar nach der Wiederherstellung des Netzwerks, um vollständige Audit-Trails und keinen Datenverlust zu gewährleisten.
4. Standardisierte Cloud-Integration (MQTT)
- Einfaches Anlegen:Verwendet das JSON-over-MQTT-Protokoll für die Kommunikation und unterstützt die Integration von benutzerdefinierten oder Drittanbieterplattformen mit dem bereitgestellten SDK.
- Vollständige Abdeckung der Veranstaltung:Berichte über den Herzschlag des Geräts, Kennzeichenerkennung, QR-Code-Scans und IO-Statusänderungen; unterstützt Remote-Befehle für Barrierensteuerung, Anzeige-Nachrichten und Whitelist-Updates.
- Sicher und zuverlässig:Die Qualität der QoS-1-Kommunikation gewährleistet die Übermittlung der Nachrichten mit GBK-Codierung für eine stabile Datenübertragung.
5. Zuverlässigkeit und einfache Wartung im industriellen Bereich
- Anpassung an harte Umgebungen:Funktioniert stabil bei extremen Temperaturen von -40 °C bis +85 °C, mit ESD- und Pulsschutz für Schnittstellen.
- Niedrige Wartungskosten:Fernüberwachung des Gerätestatus (Signalstärke, Temperatur, Datenverbrauch) und Firmware-Updates verringern die Besuche vor Ort.
- Robuste Hardwaredesign:Rückschaltschutz, Überstromschutz und langlebige Komponenten sorgen für einen 24/7-Betrieb.
Anwendungsszenarien
- Intelligente Parkplätze und Garagen:Funktioniert als Kerncontroller für Eingangs-/Ausgangsstationen, integriert LPR-Kameras, Barrierenkontrolle und Zahlungssystemverbindung. Offline-Betrieb garantiert unterbrechungsfreien Service bei Netzwerkausfällen.
- Gated Communities und Wohnanlagen:Verwaltet die Aufenthalts-Weißlisten, den temporären Besucherzugriff und den Ein-/Ausgang des Lieferfahrzeugs.
- Gewerbliche und Einzelhandelsparkplatze:Erleichtert kostenpflichtige Parkplätze, die Verwaltung von Monatskarten und die Integration mit QR-Code-Zahlungsstationen.
- Industrie- und Logistikparks:Steuerung des Zugriffs von Lkw und autorisiertem Personal, Aufzeichnung der Ein- und Ausfahrzeiten und Integration in Lagerverwaltungssysteme.
- Mautstellen und Zugang zu den Autobahnen:Unterstützt die Integration des ETC-Protokolls mit Dual-Network-Garantie für kritische Kommunikation in Mautempfangszenarien.
Warum W4G Dual Network Parking Controller wählen?
- Sie eliminiert einen einzigen Fehlerpunkt:Der automatische Failover zwischen Ethernet und 4G sorgt für 100% Betriebszeit des Systems, um Umsatz und Sicherheit zu schützen.
- Vereinfacht die Systemarchitektur:Integriert mehrere Kommunikationsschnittstellen und Steuerlogik, ersetzt separate Netzwerk-Switches, 4G-Router und PC-basierte Software.
- Zukunftssicher und skalierbar:Das offene MQTT-Protokoll und die standardisierten Schnittstellen unterstützen die Integration in IoT-Plattformen und können an mehreren Standorten skaliert werden.
- Kosteneffizienter Betrieb:Offline-Datenspeicherung reduziert die Abhängigkeit vom Netzwerk in Echtzeit; automatisches Netzwerkwechsel optimiert die Datenkosten.
- Nachgewiesene Vereinbarkeit:Funktioniert mit gängigen LPR-Kameras, ETC-Lesegeräten und Peripheriegeräten und reduziert die Integrationsrisiken für Systemintegratoren.
